媒介

TA12A 是一种近 α 热强钛合金，，重要用于制作航空发起机的压气机和电扇的盘件、、叶片和机匣等零件！！。其名义成分为 Ti-5. 5Al-3. 5Sn-3. 0Zr-0. 7 Mo-0. 3Si-0. 4Nb-0. 4Ta，，所含合金元素种类较多，，且含量较高，，β 不变元素含量低，，工艺塑性差，，尤其是在相变点（Tβ）以下铸造，，铸造过程极易开裂，，打磨损耗大，，造成了很大的出产成本浪费，，并且耽搁了出产周期！！。因而，，发展削减 TA12A 钛合金铸造过程开裂工艺钻研，，提高 TA12A 钛合金铸造制品率，，不变出产过程，，实现降本增效，，极度有必要！！。

尝试步骤

通过现场观察与分析，，TA12A 合金在相变点 （Tβ）以下铸造过程中，，坯料理论及端头均会出现分歧水平的开裂，，重要原由于理论及端头温降导致塑性变差，，拔长时出现开裂问题！！。本尝试指标产品为 ?400mm 规格 TA12A 大规格棒材，，在两相区发展铸造尝试，，每次铸造前选取石棉包覆，，观察铸造过程及锻后理论开裂情况！！。通过屡次尝试后得出以来重要节制参数：：石棉与坯料接触的一面需均匀涂覆一层玻璃粉；每次加热出炉后，，坯料包裹石棉的功夫应节制在 5min 以内，，为预防石棉在铸造过程中掉落，，需在锻前选取 10mm~20mm 压下量压紧石棉！！。

尝试了局及分析

公司 2020 年出产了 5 批 TA12A 合金 ?400mm 规格棒材，，未选取石棉包覆，，2021 年选取本尝试步骤出产了 8 批 TA12A 合金 ?400mm 规格棒材！！。2021 年 的 8 批产品除选取本尝试步骤石棉包覆外，，其他铸造工艺与 2020 年的 5 批产品齐全一致！！。2020 年 TA12A 在两相区铸造过程中出现的典型开裂照片见图 1，，开裂严重，，打患难度大，，制品率较低，，5 批次产品铸造制品率均匀值为 63.29%，，严重增长了公司的出产成本！！。

图 1 2020 年 TA12A 未包覆石棉铸造过程开裂典型照片

  （a）端头开裂典型照片 （b）理论开裂典型照片

2021 年 TA12A 选取本尝试步骤在两相区发展石棉包覆铸造的过程照片见图 2，，铸造后理论质量情况见图 3！！。选取石棉包覆后，，能有效削减坯料理论温降，，预防坯料理论与砧子直接接触，，削减了坯料与砧子间的摩擦，，对于降低坯料理论开裂拥有显著述用！！。公司 2020 年出产的 5 批 TA12A?400mm 棒材和 2021 年出产的 8 批次 TA12A?400mm 棒材的铸造制品率见表 1，，对比图见图 4！！。从表 1 的数据及图的对比图能够得出，，通过选取石棉包覆工艺显著提升了 TA12A 铸造制品率，，均匀铸造制品率由原 63.29%提 升至 71.45%，，均匀制品率提升约 8.16%！！。对公司 2020 年出产的 5 批TA12A?400mm 棒材和 2021 年出产的 8 批次 TA12A?400mm 棒材的各项力学机能检测数据了局进行了统计，，具体见表 2！！。2021 年各项力学机能检测了局相比 2020 年均有所 提高，，各项力学机能 Cv 值较 2020 年有所降落，，批次不变性提高，，出产过程越发不变！！。

结论

  （1）TA12A 在两相区铸造时选取石棉包覆工艺，， 能有效削减坯料理论温降，，预防坯料理论与砧子直接接触，，对削减坯料理论开裂拥有显著述用！！。通过选取石棉包覆工艺显著提升了 TA12A 铸造制品率，，均匀铸造制品率由原 63.29%提升至 71.45%，，均匀铸造制品率提高约 8.16%！！。

  （a）石棉包覆中 （b）石棉包覆后

  （c）包覆铸造前 （d）压实石棉

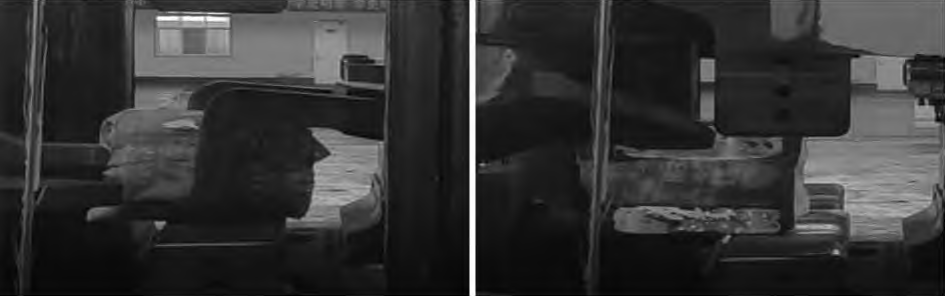

  （e）石棉包覆镦粗 （f）石棉包覆拔长

  （g）石棉包覆锻后热料 （h）石棉包覆锻后冷料

   图 2 2021 年 TA12A 石棉包覆铸造的过程照片

图 3 包覆石棉 TA12A 锻坯锻后理论情况

锻坯端头 锻坯理论

  表 1 ?400mm 规格 TA12A 棒材制品率统计

  图 4 ?400mm 规格 TA12A 棒材制品率对比图

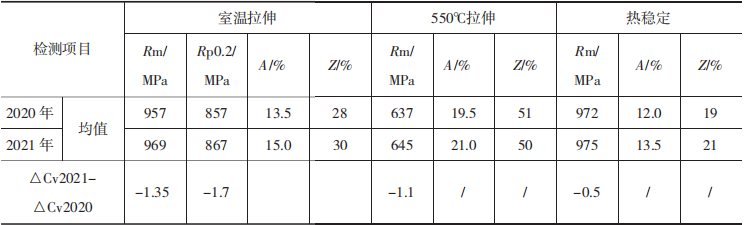

  表 2 ?400mm 规格 TA12A 棒材各项力学指标检测了局

  （2）TA12A 在两相区铸造时选取石棉包覆工艺，， 出产过程较未包覆石棉时越发不变，，产品批次不变性提高！！。
