钛锻件比重。。。ㄔ4.5）、、熔点高（1600℃左右）、、塑性好，，拥有比强度高、、耐蚀性强，，能在高温下持久工作（目前热强钛合金已用于500℃）等利益，，因而已经越来越多地用作飞机和飞机发起机的重要承载部件，，除了钛合金资料的钛锻件外，，还有钛铸件、、钛板材（如飞机蒙皮）、、钛紧固件等等。。。现代国外飞机上选取钛合金的重量比已经达到30%左右，，可见钛合金在航空工业上的利用有着辽阔的前途。。。当然，，钛合金也存在如下弊端：：：例如变形抗力大、、导热性差、、缺口敏感性较大 （1.5左右）、、显微组织的变动对机械机能影响较显著等，，从而导致在冶炼、、铸造加工和热处置时的复杂性。。。因而，，选取无损检测技术以保障钛合金制品的冶金和加工质量，，就是一个很重要的课题。。。

　　钛锻件中容易出现的缺点

　　一、、钛锻件偏析型缺点

　　除了β偏析、、β斑、、富钛偏析及条状α偏析外，，最危险的是间隙型α不变偏析（I型α偏析），，其周围常伴有藐小的孔洞、、裂纹，，含有氧、、氮等气体，，脆性较大。。；；褂懈宦列挺敛槐淦觯↖I型α偏析），，也因伴有裂纹并有脆性而组成危险性缺点。。。

　　二.钛锻件同化物

　　多是高熔点、、高密度的金属同化物。。。由钛合金成分中高熔点、、高密度元素未充分溶解留在基体中形成（例如钼同化），，也有混在冶炼原资料（出格是回收资料）中的硬质合金刀具崩屑或不适当的电极焊接工艺（钛合金的冶炼通常选取真空自耗电深重熔法），，例如钨极电弧焊，，留下的高密度同化物，，如钨同化，，此外还有钛化物同化等。。。

　　同化物的存在容易导致裂纹的产生与扩大，，因而是不允许存在的缺点（例如苏联1977年的资猜中划定，，钛合金X射线拍照查抄时发现直径0.3~0.5mm的高密度同化物就必须予以纪录）。。。

　　三.钛锻件残存缩孔

　　见实例。。。

　　四.钛锻件孔洞

　　孔洞不愿定单个存在，，也可能呈多个密集存在，，会使低周委顿裂纹扩大速度加快，，造成提前委顿粉碎。。。

　　五.钛锻件裂纹

　　重要指铸造裂纹。。。钛锻件的粘性大，，流动性差，，加上导热性不好，，因而在钛锻件铸造变形过程中，，由于理论摩擦力大，，内部变形不均匀性显著以及内外温差大等，，容易在钛锻件内部产生剪切带（应变线），，严重时即导致开裂，，其取向通常沿最大变形应力方向。。。

　　六.钛锻件过热

　　钛锻件的导热性较差，，在热加工过程中除了加热不当造成钛锻件或原资料过热外，，在钛铸造过程中还容易由于变形时的热效应造成过热，，引起显微组织变动，，产生过热魏氏组织。。。

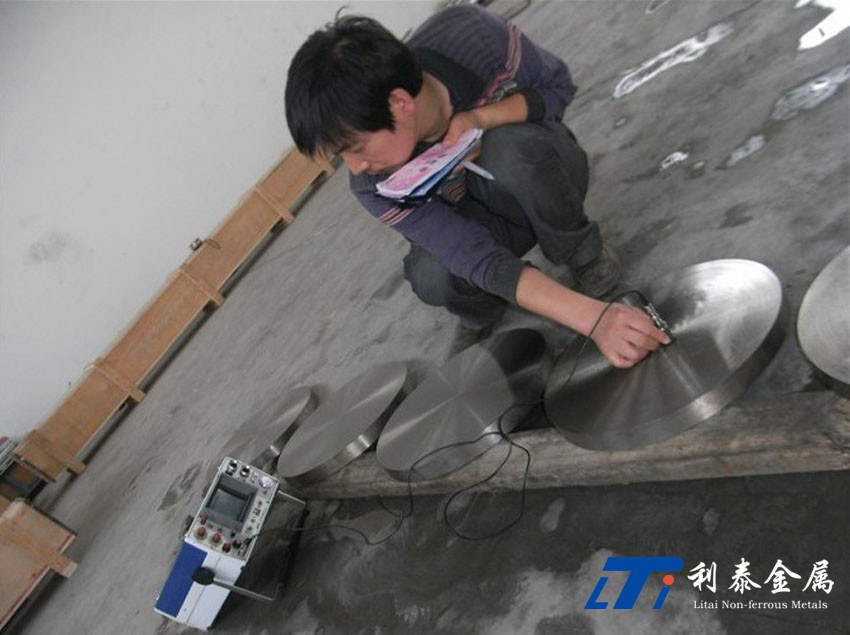

　　钛锻件超声探伤的几个问题

　　除了通常钛锻件超声探伤步骤中该当把稳的问题外，，钛锻件的超声探伤还有以下几个必要把稳的问题。。。

一. 原资料的冶金质量

　　前面第二部门所述的缺点大部门是在原资料上就存在的，，结合思考我国钛工业出产的现实情况（原资料、、工艺等），，加上钛合金价值昂贵，，加工难题，，并且钛锻件的状态通常都比力复杂，，使得钛锻件的超声探伤存在肯定的难题（例如死角、、盲区、、探测方向不利等），，为了将质量隐患尽早阻绝在初始阶段，，应该严格把好原资料的冶金质量关，，其超声验收尺度应该从严要求，，其步骤也应该更为具体。。。

　　例如，，对钛合金棒，，除了按通常周面360°的径向入射纵波探伤外，，还应作周面360°的弦向横波探伤（折射角通常为45°），，以保障发现直探头无法发现的理论和近理论缺点（例如径向裂纹）。。。对于钛合金方坯、、钛饼坯、、钛环坯等除了作垂直入射的纵波探伤外，，思考到可能存在沿铸造变形应变线产生的裂纹（在横截面上多为近似45°取向）及某些倾斜取向的缺点，，还应作折射角45°的径向横波探伤（国外有些尺度还要求作水中5°入射纵波查抄和折射角60°的径向、、弦向横波查抄，，如英国的RPS705和美国的DPS4.713）。。。

　　由于钛锻件探伤活络度要求较高，，故纵波探伤宜用5MHz，，横波探伤用2.5MHz（两者在统一资猜中波长相当）的频率。。。在评定、、甄别缺点时，，有时还要使用更高的频率（如苏联资料建议使用20MHz的频率）。。。

二. 选择相宜的检测步骤

　　为了确保钛合金锻件的质量，，除了严格节制原资料质量外，，还必须预防在后续热加工过程中出现缺点，，应该器重钛锻件的毛坯及半制品的超声探伤，，以及制品阶段的X射线探伤、、荧光渗入探伤和阳极化侵蚀等查抄伎俩，，其步骤的选用准则上与通常钛锻件根基一样。。。

　　2. 钛锻件的显微组织变动对其机械机能有较显著的影响，，对超声探伤中的杂波水平及底波损失的评定起到查抄钛锻件组织均匀性的作用，，应予以充分的器重。。。

　　超声波在晶界及晶内相组织上的散射可能在荧光屏上以杂波显示，，也可能阐发为声能衰减引起底波高度的降低（底波损失），，这两者与显微组织有肯定的对应关系。。。凭据这两项参数的评定，，已经发现过粗晶、、并列α组织（能造成低周循环委顿机能降落的魏氏组织）等。。。

　　就目前所作的工作来看，，杂波水平高的钛合金显微组织，，多阐发为有齐全显著的原始β晶界和平直细长的魏氏α组织（未变形的典型魏氏组织），，或显露有多且大的条块状α相，，这类组织在机械机能上阐发为强度指标降落。。。此外，，某些铸造组织残留也可能造成杂波水平较高。。。但就通常的过热魏氏组织，，若是其原始β 晶界及晶内相组织取向较错乱无规定时，，只管这样的组织是不好的，，甚至从显微组织评定是不合格的，，其杂波水平却不愿定偏高，，注明杂波水平的评定目前还存在较大的局限性。。。

　　在底波损失的评定中，，某些魏氏组织对超声脉冲的高频分量有较显著的衰减（如并列α组织），，这在频谱仪上较易观察到（北京航空资料钻研所钱鑫源等），，但对工业出产上的大批量查抄若何使用通常超声探伤仪，，选用最佳响应频率的探头进行检测上存在肯定的现实难题。。。

　　该当注明的是，，目前对钛合金内部偏析也尚无靠得住有效的超声检测步骤。。。

　　总之，，若何利用超声波对各类分歧显微组织的响应达到节制钛合金的机能质量，，是目前必要深刻钻研的课题（例如选取更高的、、甚至上百兆赫的频率，，以及使用电子推算机进行信息处置等）。。。只管如此，，在目前钛合金锻件及资料的超声探伤中，，杂波水平与底波损失的评定依然是两项很有价值的指标。。。

　　 3.钛锻件资料的超声探伤中，，有时由于单个大晶；；蛘卟棵诺淖橹痪仍斐傻淖橹瓷浠嵋缘ジ龇瓷湫藕诺拇缶殖鱿，，容易和真正的冶金缺点（如高密度同化物、、裂纹、、孔洞等）的反射信号相混合，，通过试验分析以为，，这种反射信号可能是由于超声反射波的相位叠加所致。。。在这种情况下，，选取小直径探头或聚焦探头（缩小波束直径），，提高明声频率，，以一样的探测活络度（平底孔直径一样的试块）重新评按时，，会发现其反射信号幅度显著降落，，有时甚至隐没，，而真正的冶金缺点的反射信号在这种情况下不会有显著变动。。。这种步骤能够甄别钛锻件中真正的冶金缺点与组织反射。。。

　　当然，，在钛锻件的超声探伤中，，也和其他资料的超声探伤一样，，贪图仅以A型显示的反射脉冲信号判断缺点的性质显然是不成能的，，必须结合具体探伤对象的资料成分特点、、冶炼及铸造加工工艺，，以及辅以其他无损检测伎俩（如X射线拍照、、渗入、、超声C扫描等等），，加上探伤人员自身的经验水平等进行综合分析判断，，必要时还要进行解剖验证（蕴含宏观、、高倍，，甚至电子显微镜、、电子探针等伎俩）。。。因而，，目前在钛合金锻件及原资料超声探伤中，，其质量验收尺度根基上仍以回波信号的参数为凭据。。。

　　钛锻件与资料的缺点实例

一. Φ70mm钛合金锻棒中的残存缩孔

　　纵波（上为纵波波形照片）与横波（下为横波波形照片）均能发现，，纵波探测时阐发为强烈的缺点回波并造成底波降低（面积型缺点，，可大体判断为径向走向），，横波探测时阐发为清澈强烈的缺点回波（裂纹状缺点）。。。右图为横向低倍照片（1x）。。。

　　二. 钛合金饼坯中的钼同化（高密度同化物）

　　这是冶炼时作为铝钼中央合金中的钼未齐全熔解而留在基体内形成，，可用纵波探测到，，无论扭转超声频率及超声波束直径都能很好地发现，，并且在两面探测时地位对应优良。。。解剖后验证为钼同化。。。在横向低倍上多呈"眼睛"状，，在饼坯中的取向多与端面平行，，但也有的会取向倾斜，，在饼坯上不易发现，，待模锻成盘形件后因变形力使其取向扭转到与端面平行时才易于发现。。。左图为横向低倍照片（2x），，右图为按超声束投射方向拍摄的X射线照片（外圈为铅丝，，中央的白点即为高密度同化物-钼同化）

　　a） 钛环坯上的45°裂纹 横向低倍 x1/2 b）左边环坯裂纹高倍 100x

　　c）钛饼坯上的45°裂纹横向低倍 x1/2 d）饼坯上的端角45°裂纹带到模锻盘上加工至半制品时露出 1x

　　e）钛锻制板状件上的十字裂纹 x1/2

　　三.钛合金饼（环）坯中的45°裂纹及锻制板状件上的十字裂纹

　　这类裂纹是由铸造引起的，，出格是从钛锭开坯锻制钛饼（钛环）坯时，，往往因终端温度过低、、锤击力过大等而沿最大变形应力方向开裂。。。这种裂纹大多在开口处弥合较紧，，或者整条裂纹上的开隙度很不均匀，，部门弥合很紧，，经钛铸造后机械加工至半制品时，，若是理论刚好在弥合较紧的部位处，，则用侵蚀或渗入法有时不定能发现，，但其内部开裂又较大，，甚至出现孔洞（如照片b））。。。选取45°折射横波是很容易探测到并能够判断的。。。

　　三. Φ70mm钛合金轧棒上的径向理论裂纹

　　这类裂纹也属于铸造或轧制加工中形成的裂纹，，能够用侵蚀或渗入法发现，，选取45°折射横波作周面弦向扫查是很容易探测到的，，而用通常的纵波周面径向入射探测是发现不了的。。。

　　四. a）横向低倍x1/2 b）理论裂纹着色渗入显示x1

　　a）横向低倍x1/3 b）纵向低倍x1/2

　　c）中心粗晶处横向高倍x500

　　五.Φ125mm钛合金锻棒的中心粗晶：：：用5P14直探头周面径向探测，，中心部位的杂波水平（同声程比力）达到Φ1.2mm-6dB。。。

　　a）横向低倍x1 b）纵向低倍x1 c）中心粗晶处高倍 x250（有条块状α）

　　六.Φ70mm钛合金轧棒中的粗晶

　　用5P14直探头周面径向探测，，中心部位的杂波水平（同声程比力）达到Φ0.8mm平底孔当量，，而正常试件上的杂波水平在Φ0.8mm-10~12dB左右。。。
