GH4169属于Ni-Cr-Fe基沉淀硬化型变形高温G合金,由于基体和沉淀相之间的共格畸变能比力大,使得该高温合金在-253℃到650℃的温度领域内可能维持机能和组织不变,成为深冷温度到高温这一相当宽温度领域内利用最宽泛的高温合金。。。该合金对应美国商标为Inconel718,是航空发起机领域宽泛利用的镍基高温合金。。。GH4169合金是以y"相为重要强化相的时效硬化型高温合金,在达到肯定温度时,亚稳的y相会转变为正交有序结构的不变δ相;当温度持续升高时,δ相含量逐步削减直到齐全隐没;δ相的描摹、、散布和含量对GH4169合金的组织和机能有很大影响,巨细、、数量和状态适当的δ相可影响GH4169锻件晶粒尺寸,提高冲击韧性和塑性,晶界上的δ相还可能推迟裂纹的形成与扩大。。。该合金拥有优良的综合机能,即较高的强度、、抗蠕变机能和委顿寿命,尤其在650℃温度以下,其力学机能拥有很高的不变性。。。GH4169高温合金在我国最初重要利用于圆盘形锻件,随着变形工艺的发展,钻研了变形量、、变形温度、、变形道次、、形变速度、、变形方式以及冷却方式、、包套、、光滑等多种成分对合金中各类析出相的状态、、散布、、数量和资料力学机能的影响。。。随着使用领域的不休扩大,GH4169产品类型也相继扩大到环形件、、盘形锻件、、棒材、、板材、、管材、、丝材、、带材等险些蕴含所有的冷成形产品和热成形产品。。。随着航空领域高强度结构件设计水平提高,较高的综合机能要求促使GH4169在航空结构件中的利用需要日益增长。。。
本文拔取GH4169典型结构件,通过数值仿照等方式制订了锻件工艺规划,发展了锻件研制,并分析了锻件化学成分、、金相组织和力学机能等,验证了铸造工艺的可行性。。。
一、、试验资料及步骤
1、、典型锻件拔取

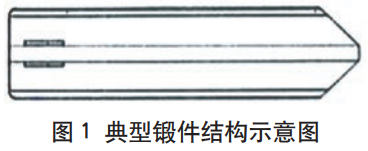

拔取典型锻件为GH4169合金的异形板状结构件选取胎模锻方式成形,锻件规格参数如表1所示,锻件结构示意图如图1所示。。。
表1典型锻件规格参数
| 锻件尺寸(mm×mm×mm) | 锻件重量(kg) |
| 2800×550×90 | 1000 |

2、、试验规划设计
(1)铸造工艺。。。

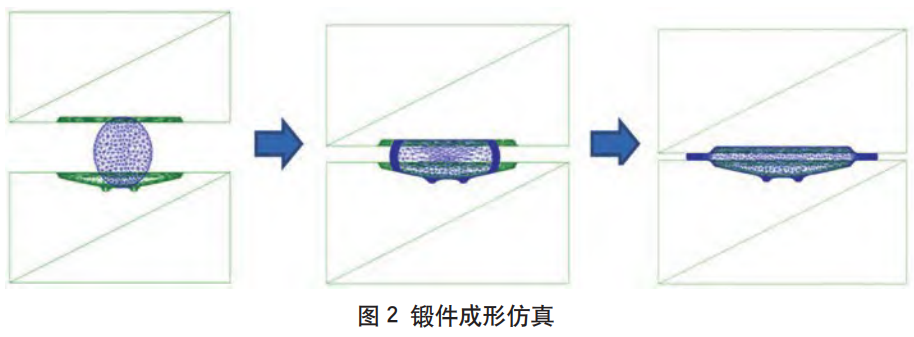

本钻研选取胎模铸造方式在大型液压机上进行铸造,通过优化截面状态来保障变形量散布均匀;铸造加热温度选择在δ相的溶化温度领域内,为1000℃~1020℃;铸造前对坯料进行包套。。。典型锻件的成形过程仿真流程如图2所示,选取?300mm规格的棒材原资料,2火次模锻成形。。。

(2)热处置工艺。。。
GH4169高温合金典型锻件选取“固溶+时效”热处置制度。。。
固溶工艺参数:(950~980)℃±10℃,保温1h~1.5h,油冷;
时效工艺参数:(700~740)℃±10℃,保温6h~10h,以(40~60)℃/h冷速炉冷至600℃~640℃,保温6h~10h,空冷。。。
固溶出炉时迅速将锻件转移至淬火油槽中,淬火油初始温度≤35℃,全程油温≤60℃,淬火过程开启搅拌。。。淬火后实时查抄变形情况。。。时效过程中应均匀升温或降温,以达设定温度起头推算保温功夫,但炉冷至第二阶段以达到620℃起头推算。。。
3、、试验过程
试验资料取自GH4169典型锻件,试验项目蕴含化学成分、、纵横向室温拉伸、、高温拉伸、、高温悠久,金相组织。。。金相组织打磨抛光后进行侵蚀,侵蚀液的成分为高锰酸钾和盐酸,热煮10s~15s,再用草酸水溶液洗濯检测面后,选择高倍显微镜观察组织描摹。。。
二、、试验了局及分析
1、、化学成分
GH4169高温合金典型锻件化学成分如表2所示,三批次产品的成分均较为均匀。。。
表2锻件化学成分(%,质量分数)
| 样品批次 | Ni | Mo | Nb | Co | AI | Ti | Mg | C | |
| 17.0~21.0 | 50.0~55.0 | 2.80~3.30 | 5.00~5.50 | ≤1.0 | 0.30~0.70 | 0.75~1.15 | ≤0.01 | 0.015~0.060 | |
| a | 18.23 | 54.31 | 3.15 | 5.47 | 0.21 | 0.57 | 1.05 | 0.0035 | 0.024 |
| b | 18.17 | 54.02 | 3.12 | 5.42 | 0.21 | 0.56 | 1.05 | 0.0023 | 0.022 |
| c | 18.11 | 54.24 | 3.10 | 5.41 | 0.21 | 0.57 | 1.05 | 0.0037 | 0.022 |
金相组织

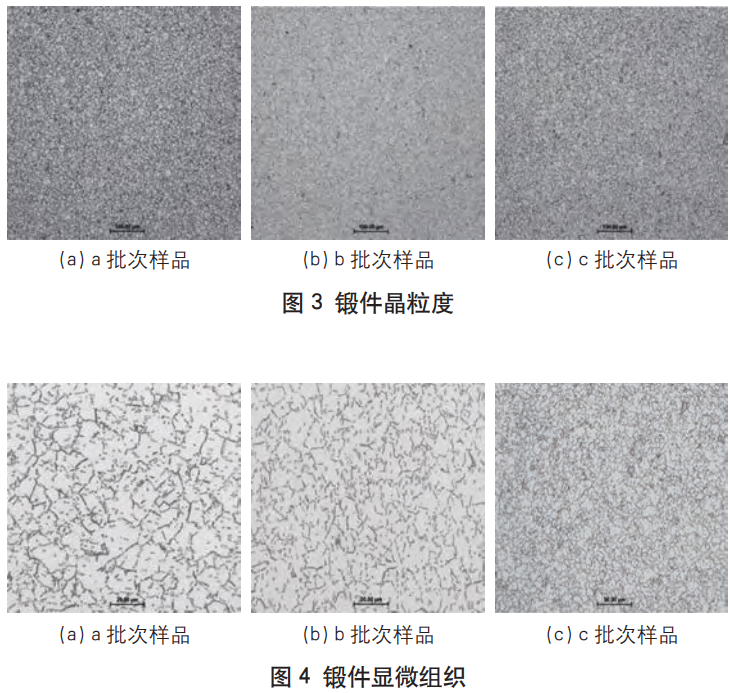

GH4169高温合金典型锻件晶粒度如图3所示,晶粒度均达到8级,远高于尺度要求的均匀晶粒度为4级或更细,允许个别2级晶粒存在的要求,注明铸造变形充分,组织细化充分。。。

典型锻件显微组织如图4所示,GH4169高温合金重要强化相为γ"相,其不变温度为650℃,强化相起头固溶温度为840℃~870℃,齐全固溶温度为950℃。。。δ项的起头析出温度为700℃,析出峰值为940℃,齐全溶化温度为1020℃。。。图中δ相呈短棒状散布于晶界,该组织可能降低锻件缺口敏感性,提升锻件委顿机能,且晶界析出的δ相散布均匀,可能起到晶界钉扎作用,故障晶粒粗化,提升资料力学机能。。。
力学机能

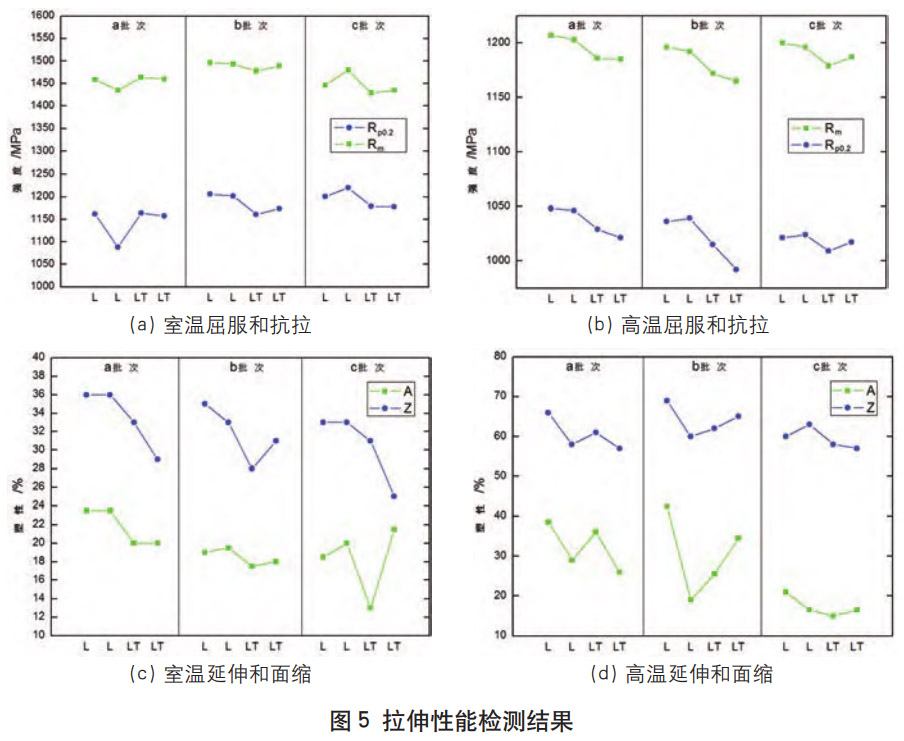

经3批次锻件力学机能检测批注,典型锻件纵向室温抗拉强度散布区间1435MPa~1496MPa,均匀1470MPa,逾越尺度值195MPa;横向室温抗拉强度散布区间1429MPa~1489MPa,均匀1452MPa,逾越尺度值212MPa;纵向高温抗拉强度散布区间1174MPa~1223MPa,均匀1199MPa,逾越尺度值199MPa;横向高温抗拉强度散布区间1157MPa~1187MPa,均匀1176MPa,逾越尺度值176MPa。。。纵向室温屈服强度散布区间 1088MPa~1236MPa,均匀 1193MPa,逾越尺度值158MPa;横向室温屈服强度散布区间1157MPa~1205MPa,均匀1178MPa,逾越尺度值143MPa;纵向高温屈服强度散布区间 962MPa~ 1048MPa,均匀1024MPa,逾越尺度值164MPa;横向高温屈服强度散布区间969MPa~1029MPa,均匀1005MPa,逾越尺度值145MPa。。。
从检测数据分析,抗拉强度与屈服强度满足尺度要求,其中屈服强度数据拥有肯定的颠簸性,均拥有充足的机能阔气量。。。纵向室温延长率散布区间17%~23.5%,均匀20.2%,逾越尺度值8.2%;横向室温延长率散布区间13%~21.5%,均匀18.2%,逾越尺度值8.2%;纵向高温延长率散布区间16.5%~42.5%,均匀28.4%,逾越尺度值16.4%;横向高温延长率散布区间15%~36%,均匀23.9%,逾越尺度值11.9%。。。纵向室温断面收缩率散布区间33%~36%,均匀34.5%,逾越尺度值19.5%;横向室温断面收缩率散布区间25%~33%,均匀29.5%,逾越尺度值17.5%;纵向高温断面收缩率散布区间58%~69%,均匀62.6%,逾越尺度值47.6%;横向高温断面收缩率散布区间56%~65%,均匀59.1%,逾越尺度值44.1%。。。具体检测数据见表3、、表4、、图5。。。
表3拉伸机能尺度值
| 试验项目 | Rm/ MPa | Rp0.2/ MPa | A/% | z/% |
| 纵向室温(L) | ≥1275 | ≥1035 | ≥12 | ≥15 |
| 横向室温(LT) | ≥1240 | ≥1035 | ≥10 ≥10 | ≥12 |
| 高温(650℃) | ≥1000 | ≥860 | ≥12 ≥12 | ≥15 |
表4悠久机能检测了局
| 试验项目 | 试验编号 | 试验了局 |
| 650℃,690MPa,≥25小时,A5≥5% | ||
| 纵向高温悠久 | 6-1 | 80小时,A5=14.7%(断裂) |
| 6-2 | 88小时,A5=16.5%(断裂) | |
| 横向高温悠久 | 17-1 | 72小时,A5=19.9%(断裂) |
| 17-2 | 77小时,A5=27.7%(断裂) |

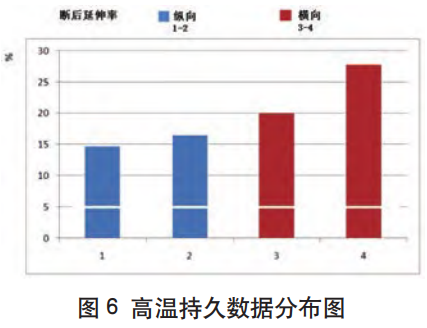

高温悠久机能数据散布见图6,高温悠久断后延长率散布区间 14.7%~27.7%,均匀 19.7%,逾越尺度值14.7%。。。断后延长率满足尺度要求,数据拥有肯定的颠簸性,但均拥有充足的机能阔气量。。。

结论
通过发展典型结构锻件工艺尝试,并经过化学成分、、组织、、力学机能等分析,得出如下结论:
(1)GH4169高温合金制备航空结构件合用于胎模锻铸造;
(2)制备航空结构件应选取优质成分 GH4169高温合金,选取II类热处置制度,可提高结构件委顿机能,满足航空结构件需要。。。
(注,原文标题::GH4169高温合金航空结构件热加工行为钻研_蔡森)
有关链接
- 2026-05-07 激光选区溶解成形TA7钛合金微观结构-宏观机能跨尺度映射关系构建::构筑角度诱导的织构强度梯度变动法规、、热处置诱导的马氏体分化行为及其
- 2026-04-22 持久高温时效对尺度热处置GH4169镍基高温合金δ相析出及综合力学机能的影响钻研——以航空领域常用GH4169镍基高温合金为钻研载体,选取真
- 2026-04-22 航空用TB17新型超高强韧钛合金固溶–冷却–时效全流程组织调控及其强韧化与劣化机制解析——符合航空设备轻量化高承载长命命设计发展趋
- 2026-04-21 数值仿照驱动下GH4169合金铸造过程变形均匀性调控及工艺适配性钻研——结合高温合金在航空航天石油化工等领域的宽泛利用,针对其铸造过程
- 2026-04-18 深海设备用Ti75耐蚀钛合金锻件后续热处置微观调控机制及冷热加工全流程机能不变性优化钻研——安身海洋工程钛合金冷热成形焊接后续热加
- 2026-04-13 面向航空承力构件利用的Ti55531近β钛合金相变行为及热激活能钻研——通过陆续升温热膨胀试验与多伎俩表征,明确相变序列及升温速度对相变
- 2026-04-11 面向航空发起机利用的Ti150钛合金锻件微织构精准节制钻研——对比分析锻件边缘、、弧面、、心部的微织构特点、、宏微观组织及室和善600℃拉伸
- 2026-04-10 面向飞机液压管路系统的TA18钛合金管材热处置工艺优化——以冷轧钛管为对象,钻研退火对组织回复、、再结晶及径向织构的影响,为航空钛合金管
- 2026-04-04 基于IMI834合金衍生的Ti150高温钛合金大规格棒材固溶温度效应钻研——系统分析990~1030℃固溶处置对其等轴/双态组织转变、、室温及600℃高
- 2026-04-04 近β型Ti?55511钛合金固溶参数耦合作用下显微组织演变与力学机能响应——系统揭示固溶温度与功夫对αp相溶化、、次生αs析出及晶界α描摹
