一、、、产品名称：：：航空用TA15钛板

TA15钛合金是一种综合机能优良的钛合金。

TA15钛合金的名义成分为Ti-6.5Al-2Zr-1Mo-1V，，是与俄罗斯研制的BT20钛合金类似的一种高Al当量近α型钛合金，，可在450~500℃温度领域持久使用。其中，，α不变元素Al的作用是固溶强化，，中性元素Zr和β不变元素Mo和V的作用是提高工艺性。该合金拥有中等的室和善高温强度，，优良的热不变性，，抗蠕变性，，耐侵蚀性以及优良的焊接机能，，在航空航天工业中宽泛利用，，可用于制作各类飞机、、、发起机及兵器设备的结构件，，拥有优良的综合力学机能。其重要强化机制是通过α不变元素Al的固溶强化。参与中性元素Zr和B不变元素Mo和V，，能够改善工艺性。

TA15合金也是一种综合机能优良的钛合金。该合金可用于出产TA15钛棒材、、、TA15钛锻件、、、TA15钛板材和型材等产品,在飞机的发起机以及机身结构中有着宽泛的利用。

二、、、产品名称：：：TA19钛棒、、、宇航用高硬度钛合金棒

商标：：：TA19

交货状态：：：退火态M 热加工状态R 冷加工状态Y(退火，，超生波探伤)。

加工工艺：：：熔炼-探伤--铸造--退火—车光—探伤。

尺度：：：GB/T16598-1996，，ASTM B381，，AMS4928, MIL4911。

1、、、TA19钛合金简介

钛之所所以继铁、、、铝之后成为正在崛起的第三金属,重要是由于其密度(4.5g/ cm³)小,比强度高、、、有优良的中温强度和低温韧性(优良的力学机能)、、、耐侵蚀、、、无磁性、、、较易成型加工等特点。作为重要的结构资料和耐侵蚀资料,在航空、、、航天、、、舰船、、、刀兵、、、化工、、、氯碱、、、PHE(板式换热器)、、、石化、、、冶金、、、电力、、、轻工构筑、、、医药、、、海洋工程、、、汽车、、、体育用品和日常生涯用具等领域获得了宽泛的利用。

TA19合金是一种近α 型钛合金，，其名义成分为Ti-6Al-2Sn-4Zr-2Mo,含有 α 不变元素AI，，中性元素Sn和Zir，，同晶型 β 不变元素Mo，，共析型β不变元素Si。Mo能提高室和善高温抗拉强度，，加强不变性；；；而AI、、、Sn和Zr的综合作用，，可维持长功夫悠久和蠕变的高温强度；；；增长Si会引起某种硅化物弥散相的沉淀，，有利于改善髙温蠕变强度。

该合金直到540℃还拥有较髙的强度，，超过了 TA11合金。其比强度比TA14合金优越，，而蠕变机能比TA11合金还好，，与TA14合金相当。该合金的加工机能和焊接机能较好。出产的半制品有钛板、、、钛棒、、、钛锻件、、、钛异形件等。重要用于制作航空发起机的压气机机匣和飞机蒙皮等，，最高持久工作温度为 500℃。

2、、、TA19技术尺度

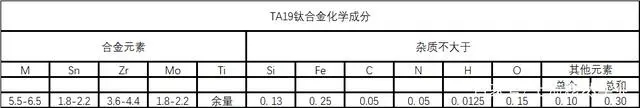

3、、、TA19化学成分

4、、、TA19热处置制度

1）双重退火

棒材和锻件：：：970℃，，lh，，空冷+595℃，，8h，，空冷；；；板材：：：900℃，，10-30min，，空冷+790℃，，15min，，空冷。

2）三重退火（板材）

900℃，，10-30min，，空冷+ 790℃，，15min，，空冷+595℃，，2h,空冷。

3）去应力退火

480-650℃，，1-4h，，空冷或炉冷。

4）通常退火（铸件）

700-800℃，，1-2h，，空冷或炉冷。

5）热等静压处置（铸件）

900±10℃，，100-110MPa，，2h，，随炉冷至250℃以下出炉。

6）去应力退火（铸件）

580-620℃，，1-2h，，空冷或炉冷。

5、、、TA19熔炼与铸造工艺

制作棒材的铸锭应经过三次真空自耗电极电弧炉熔炼。选用0-2级小颗粒：：Ｃ囝、、、Mo-Al中央合金、、、Ti-Sn中央合金和Al-Si中央合金以及纯铝和海绵锆制备自耗电极。选取经两次真空自耗熔炼后制备的重熔电极，，在真空自耗电弧凝壳炉中，，选取重力浇注或离心浇注步骤铸造。铸型选取熔模精密铸造型壳、、、捣实（石墨）型和机加工石墨型。

6、、、TA19利用概况与特殊要求

TA19钛合金在我国已用于制作航空发起机压气机机匣。：：辖鹪 540 ℃热露出1000h仍有优良的热不变机能。：：娇蘸教旃ひ涤玫蘑、、、Ⅱ类铸件必须经过热等静压处置，，通常用处铸件只需退火处置。

7、、、TA19耐侵蚀机能

TA19合金拥有优良的耐侵蚀机能。然而，，对热盐应力侵蚀也存在着肯定的敏感性，，并且拥有在室温盐水溶液环境中裂纹试祥的延长断裂。该合金对盐应力侵蚀比TA14合金更敏感，，但比TC4、、、TA11和TA7合金敏感性小。

8、、、TA19铸造机能

合金中含有AI和Sn，，拥有优良的铸造机能，，易于成形，，无热裂偏差？？稍诤鲜视诮街押辖鸬闹椭兄旄骼喾制缱刺、、、尺寸、、、壁厚的异形铸件。

9、、、TA19焊接机能

TA19合金可进行点焊、、、缝焊、、、钨极氩弧焊和电子束焊。钨极氩弧焊的接头强度系数可达100%，，但焊接区的塑性不高。

10、、、TA19零件热处置工艺

为相识除由于零件机械加工、、、板材成形、、、焊接等形成的内应力可选取去应力退火。退火温度为480-650℃，，保温功夫为1-4h，，这取决于零件或制件的复杂性和内应力起源。

通常铸件通常选取通常退火或去应力退火。：：娇蘸教旃ひ涤芒、、、Ⅱ类铸件必须经过热等静压处置，，而后进行退火或去应力退火。

11、、、TA19钛合金使用建议

推荐选用TA19钛合金制作航空发起机的机匣等结构件。

三、、、产品名称：：：TC4钛合金环、、、TC4钛锻件、、、钛合金锻件

1）材质

国内：：：TA1、、、TA2、、、TA3、、、TA4、、、TA9、、、TA10、、、TC4

美标：：：GR1、、、GR2、、、GR3、、、GR4、、、GR5、、、GR7、、、GR11、、、GR12、、、GR23;

国标：：：GB/T 16598-1996 Ti 6Al 4V、、、Ti-0.2Pd、、、Ti 0.3Mo 0.8Ni、、、Ti 3Al 2.5V、、、Ti 6Al 4V ELI;

美标：：：ASTM B348，，ASTM B381，，AMS 4928

2）规格

外径φ（200~400）*内径φ（100~300）*高度（20~120） 外径φ（400~700）*内径φ（150~500）*高度（40~250） 外径φ（700~1500）*内径φ（300~1200）*高度（40~600）

3）出产工艺

铸造、、、模锻、、、旋锻、、、精锻、、、焊接 检测 抗拉强度测试，，硬度测试，，化学成分测试，，超声波检测、、、射线检测、、、渗入着色检测。 理论 理论处置：：：车光、、、倒角。 理论质量：：：两个端面的理论粗糙度Ra值应不大于3.2lμm（以满足超声检验要求为准），，内、、、外侧面的理论粗糙度Ra应不大于12.5μm(外圆周面需进行超声探伤时Ra应不大于3.2μm)，，倒角半径为5～15mm！！！

4）利用领域

TC4钛锻件（TC4钛环）宽泛利用于航天、、、航空、、、军工、、、轻工、、、化工、、、纺织、、、医疗以及石油化工等领域。

5）尺度值
