具体描述

1、、TA15概述

TA15钛合金的名义成分为Ti-6.5Al-2Zr-1Mo-1V。。其重要的强化机制是通过α不变元素AI的固溶强化。。参与中性元素 Zr 和 β 不变元素Mo和V，，能够改善工艺性。。该合金的AI当量为6.58%，，Mo当量为2.46%，，属于高AI当量的近 α 型钛合金，，所以它既拥有 α 型钛合金优良的热强性和可焊性，，又拥有靠近于α-β型钛合金的工艺塑性。。TA15合金拥有中等的室和善高温强度、、优良的热不变性和焊接机能，，工艺塑性稍低于TC4。。

TA15合金长功夫（3000h)工作温度可达500℃，，瞬时（不超过5min)可达800℃。。450℃下工作时，，寿命可达6000h。。TA15合金重要制作500℃以下长功夫工作的飞机、、发起机零件和焊接承力零部件。。

TA15合金的半制品有薄板、、厚板、、轧棒、、锻棒、、模锻件、、锻件、、挤压型材、、焊接环形件、、整体环轧件和铸件等。。

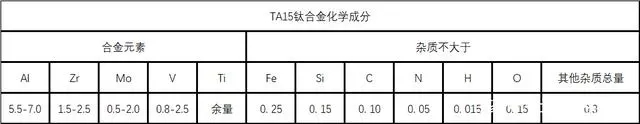

2、、TA15化学成分

3、、TA15技术尺度

4、、TA15热处置制度

1）退火

700-800℃，，15-60min，，空冷；棒材、、锻件、、模锻件、、厚壁 型材及其零件：：：700-850°C，，1-4h，，空冷。。

2）去应力退火

600-650℃，，0.5-8h，，空冷。。

5、、TA15熔炼与铸造工艺

合金应经过三次真空自耗电极电弧炉熔炼。。铸件在真空自耗电极电弧凝壳 炉中浇注而成。。

6、、TA15利用概况与特殊要求

TA15合金已大量用于制作飞机和发起机承力结构件，，尤其是焊接的承力构件。。零件设计时，，应试虑钛合金零件设计的通用准则，，例如：：：在通常气象环境下使用时，，不必要附加理论；ぁ。在海洋性气象前提下允许在不加；さ那榭鱿掠氩恍飧帧ⅰ⒛辖鸾哟，，当工作温度髙于 300 ℃时，，应该选取；ね坎慊蛳薅裙ぷ魇倜。与铝合金和结构钢直接接触的零件，，必须采取合理有效的防护措施。。对有相对活动的钛合金零件，，为了预防微动磨蚀，，应该选取隔离涂层。。尽量预防钛合金零件与镀镉的钢零件相装配。。

7、、TA15焊接机能

TA15合金的焊接行为根基上与 α 合金类似，，焊接后也不愿定要进行不变动退火。。它的马氏体 α 相的强度，，靠近于 α 相的强度。：：：辖鸬碾不『浮ⅰ⒔哟ズ负吐窕『傅暮附踊苡帕肌：：：阜斓氖椅虑慷群透呶虑慷任褰鹗羟慷鹊90%-95%。。

厚2mm板材的自动氩弧焊焊接接头，，在其焊接状态、、焊后退火状态、、焊后450℃下100h热露出状态的强度、、弯曲角和冲击机能差距不大，，接头对热处置不敏感。。

8、、TA15零件热处置工艺

为相识除由于零件机械加工、、板材成形、、焊接等形成的内应力选取去应力 退火。。退火温度为600-650℃，，保温功夫为0.5-8h，，这取决于零件或制件的复杂性和内应力起源。。

9、、TA15使用建议

推荐选用TA15钛合金制作飞机和发起机上各类承力构件。。
