具体描述

TC21钛棒属于Ti-Al-Sn-Zr-Mo-Cr-Nb系多元α＋β型两相结构钛合金，，
，名义成分为Ti-6Al-2Zr-2Sn-2Mo-1.5Cr-2Nb。。。其相变温度在950-960℃，，
，原始组织由等轴球状初生α相、、藐小针状次生α相及β基体组成。。。该钛棒拥有高强、、高韧、、高危险容限个性，，
，强度比常见的TC4合金高一个数量级，，
，与美国Ti-62222S合金相当，，
，且有优良的焊接性和机械加工性。。。在物理机能上，，
，具备低密度、、高比强度特点，，
，热不变性优良。。。在力学机能方面，，
，固溶温度对其影响显著，，
，如950℃固溶时，，
，抗拉强度可达1322MPa，，
，屈服强度1216MPa，，
，伸长率7%，，
，断面收缩率11%，，
，温度升高，，
，强度先升后降，，
，塑性持续降低。。。耐侵蚀性上，，
，在硝酸、、浓硫酸（>95%）、、双氧水中险些无侵蚀（侵蚀速度≤0.01mm/a），，
，抗氯离子侵蚀能力强于不锈钢316L，，
，但对氢氟酸、、高温磷酸（>80℃）及浓盐酸（浓度>10%）耐蚀性差。。。国际上，，
，与俄罗斯BT22合金机能类似。。。

制作工艺蕴含塑性加工与热处置。。。以特定规格棒材为原料，，
，先在合金单相区温度下开坯铸造，，
，随后多火次墩拔中央铸造，，
，最后在两相区温度下制品铸造，，
，之后经机械加工、、探伤、、修磨、、抛光制成制品。。。热处置时，，
，在880-950℃固溶处置，，
，分歧温度影响微观组织，，
，如880℃、、900℃可观察到块状α相，，
，930℃、、950℃则无，，
，900℃固溶后显微硬度达最小值，，
，高于此温度硬度增长。。。执行尺度为GB/T3620.1-2016。。。常见产品规格多样，，
，凭据分歧需要定制。。：：Ｖ魈饫糜诤娇樟煊，，
，可制作飞机机翼接头结构件、、机身与起落架衔接框、、悬挂发起机接优等对强度及耐久性要求高的重要或关键承力部件。。。如某新型战机，，
，使用TC21钛棒制作关键承力件，，
，提升了飞机结构强度与安全性。。。

国内涵TC21钛棒研发出产上获得进展，，
，新疆湘润新资料科技有限公司等团队在有关钻研上有成就颁发，，
，推动了工艺优化。。。但与国外先进水平比，，
，在出产效能、、产品质量不变性上有差距，，
，国外在航空航天高端利用领域占据主导，，
，产业化更成熟。。。当前技术挑战在于进一步提升综合机能，，
，如提高高温强度、、改善低温韧性等。。。前沿攻关聚焦新型热处置工艺、、先进加工技术钻研。。。将来趋向瞻望，，
，将向高机能、、低成本、、近净成形方向发展，，
，随着增材制作等先进制作工艺进展，，
，有望实现复杂结构TC21钛棒的精准制作，，
，拓展其在更多高端领域利用。。。

以下为银河99905金属 TC21钛棒（Ti-6Al-2Sn-2Zr-3Mo-1Cr-2Nb-Si） 的全维度技术解析，，
，严格遵循前期会话框架，，
，整合熔炼、、加工、、机能及产业化数据（截至2025年）：：：

一、、名义成分与化学成分（wt%）

创新改性：：：西部超导开发 TC21G（增长0.1%Y?O?），，
，800℃蠕变寿命提升3倍。。。

二、、物理与机械机能

三、、耐侵蚀与高温机能

四、、国际商标与产品规格

案例：：：航发商发CJ2000发起机主轴（Φ150mm×1200mm），，
，委顿寿命＞10? cycles。。。

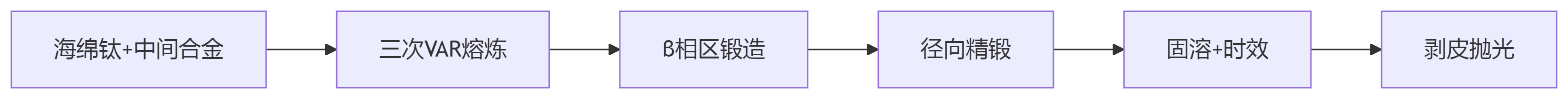

五、、制作工艺全链条

关键参数：：：

熔炼：：：真空度≤5×10??Pa，，
，[O]≤800ppm（宝武特冶）

铸造：：：Tβ+30℃（约980℃）三火次镦拔，，
，变形量≥70%

精锻：：：径向锻机变形量40%，，
，理论Ra≤1.6μm

热处置：：：930℃/1h水淬（固溶）→ 550℃/6h空冷（时效）

六、、加工当苦衷项

七、、主题利用与突破案例

八、、国内外产业化对比

九、、技术挑战与前沿攻关

十、、趋向瞻望

高机能化

增长0.5%Er提升再结晶温度（指标850℃）

开发TiB?加强TC21（抗拉强度↑至1400MPa）

智能化制作

AI驱动精锻参数优化（理论粗糙度Ra↓至0.8μm）

在线超声监测内部缺点（检出限Φ0.2mm）

绿色循环

2030年指标：：：废钛利用率＞60%，，
，绿电熔炼占比30%

结论：：：

TC21钛棒以 “高强韧危险容限” 为主题优势，，
，国产化需突破：：：

大规格制作：：：攻关Φ300mm以上棒材心部组织节制（引入径锻快冷技术）；；

成本管控：：：推广HDH废料回收（成本↓35%）；；

利用拓展：：：进军聚变堆结构件（迁徙Ti80的TiB?加强技术）。。。

优先布局：：：航空发起机整体叶盘（2026）、、深空探测器耐低温部件（-196℃）。。。
