Gr9（Ti-3Al-2.5V）是一种近α型钛合金，在室温、高温下均拥有优良的机械机能和侵蚀机能，并且冷、热加工工艺塑性、成型性和焊接机能优异［1］，被成功利用于航空航天液压管路系统等高端领域。。中国对高品质小规格超薄壁Gr9钛合金管材的研制还不成熟，目前亟须解决的“卡脖子”技术问题重要蕴含
：：：制品管材高精度尺寸的节制；；；制品管材若何获得优异的综合机能；；；制品管材的探伤合格率等。。针对上述问题，文章通过节制管坯尺寸误差和道次轧制送进量获得高精度制品管材；；；通过节制轧制变形量和Q值及退火温度来解决Gr9钛合金管材综合机能的匹配问题；；；通过节制挤压管坯及中央管材的理论质量和轧制工艺参数以解决管材理论质量问题，提高探伤合格率［2］。。

1、尝试资料及步骤

尝试原料为0级海绵钛、AlV55中央合金和铝豆，经3次VAR（真空自耗电弧炉）熔炼，制备成φ600mm铸锭。。铸锭经多火次热铸造成棒坯，再通过钻镗孔和包套制备成空心锭坯，经1600T热挤压机设备挤压成φ55×9mm管坯。。对管坯理论处置、多道次两辊和多辊冷轧和真空热处置，最终加工成φ20×0.3mm制品管材。。为保障束品管材拥有良好的强塑性匹配、理论质量和高尺寸精度，试验过程中Q值节制在1.5~2.5领域，道次冷轧加工率40%~70%，并选择相宜的真空退火温度。。同时，对管坯及中央管材进行车磨和镗孔等处置，解除裂纹及皱缩等管材理论肉眼可见缺点来提高管材的超声波探伤合格率。。

选取Instron5982电子全能试验机对退火态管材的室温拉伸机能、CSR值以及扩口、压扁机能进行测试，选取OLYMPUSGX51金相显微镜对管材内壁进行观察，使用HV-30显微维氏硬度计对管材理论进行硬度测试，使用外径千分尺对冷轧管材外径尺寸进行。。其中，拉伸试验依照GB/T228—2002《金属资料室温拉伸试验法》进行制样和试验。。

2、了局与会商

2.1 Gr9钛合金管坯的尺寸精度和理论质量节制

为保障束品管材的高精度尺寸（外径公差±0.03mm，壁厚公差±0.01mm），必要对管材坯料尺寸精度严格节制。。以φ55×9mm挤压管坯为原料，选取设计好的工艺规划，首先在两辊轧机上进行冷轧开坯，再经过多辊轧机多道次轧制后形成制品管材。。由于制品管材的尺寸公差要求较高，且两辊轧机和多辊轧机的纠偏能力存在差距，因而必要从管坯起头设计并节制每道次的尺寸要求［2］。。此外，轧制过程要使用高精度工模具（±0.02mm）节制管材尺寸，可有力保障束品管材尺寸精度。。

为保障束品管材的理论质量，要对管坯进行内外理论处置。。这是由于挤压管坯理论氧化皮较厚，并且内外理论粗糙，存在凹坑、划伤以及藐小裂纹，如图1所示。。由于在轧制过程中藐小缺点及氧化层将会导致管材缺点放大恶化，或将氧化层压入管材理论，如图2所示，最终将会使管坯的缺点遗传下去，严重影响最终产品的探伤合格率。。因而，粗糙的理论对后续的加工和最终产品质量均有较大影响。。

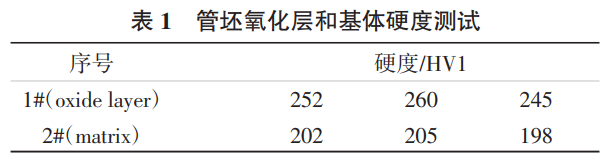

从表1看出，金属基体硬度与理论氧化层硬度存在较大差距，在轧制过程中管材因受到较大拉应力，以至管材理论产生裂纹缺点。。

2.2 轧制送进量对理论质量和尺寸精度的影响

当轧制送进量大于6mm时管材外理论起头出现裂纹。。这是由于随着送进量的增大，导致变形段管材横截面尺寸增大，由于轧辊轧槽和芯棒尺寸是确定的，从而导致变形量的增大，加工硬化和加工应力越来越大。。

当超过管材的极限应力值，则会出现开裂。。与此同时，送进量增大将导致径向拉应变逐步增大，其中径向拉应变在减径段和壁厚压下段逐步增大，在定径段则会慢慢减。。3］。。这是由于在减径段，管材仅与轧机的轧辊接触，与芯棒存在肯定间隙，此时孔型开口度也较大，因而开口区产生的径向拉应变较。；；；当进入到壁厚压下段时，管材除了跟轧辊接触，内理论还与芯棒接触，此时内外理论均受到挤压，孔型开口度也逐步减小，金属除了沿轧制方向流动，还有一部门会流到开口区，因而径向拉应变会逐步增大［3］。。比及定径段时，开口度达到最小值，但此时管材已成形，尺寸变动很小，因而径向拉应变会逐步降低。。

当轧制送进量过大时，在轧制后期径向拉应变和环向压应变依然很大，管材现实尺寸大于管材要求尺寸，在轧辊和芯棒的限度作用下将产生较大变形［4］，金属会沿辊缝溢出，从而导致管材理论出现内壁皱缩，严重时将开裂或断裂。。

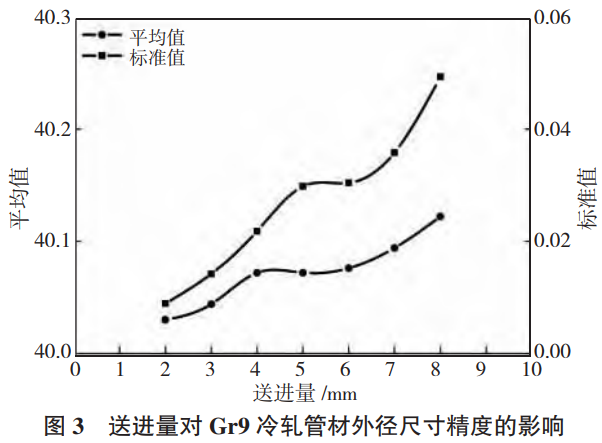

从图3能够看出
：：：随着轧制送进量的增长，轧制后管材尺寸精度变差，管材现实尺寸逐步增大。。这是由于送进量增长使变形区管材变形量增长，从而导致金属流动速度的增长，并增长了管材圆周各点之间金属流动速度巨细之差，从而导致管材变形的不均匀性，进而影响管材的尺寸精度［5］。。另一方面，在冷轧过程中由轧辊、轧槽及芯棒组成的孔型曲线是固定不变的，即在分歧变形阶段各个地位的孔型直径是固定的［6］，这注明当送进量增大时管材回弹量随之增大，导致现实尺寸逐步增大。。并且在轧制过程中管材理论残存应力会随着送进量的增长而增大，过大则不利于冷轧管材机能，导致冷轧管材的弯曲等。；；；谏鲜隽司，可看出过大的送进量会严重影响轧制后管材的尺寸精度，并可导致现实尺寸大于理论尺寸。。

基于图3了局，在Gr9管材冷轧过程中，为保障管材理论质量和尺寸精度及提逾越产效能等多方面成分思考，选用4mm的送进量能够更好地满足工艺要求。。

2.3 间隙量对管材理论质量（内壁质量）的影响

从图4能够看出
：：：管材与芯棒之间的间隙量对管材内壁质量影响很大，间隙量越大，内壁皱缩恶化越剧烈，内壁质量越差。。由于管材冷轧过程中，先后经过减径、逐次减壁以及定径阶段，在减径阶段会受到轧辊径向力作用，导致金属向内壁与芯棒间隙处流动，因失稳而形成内壁皱缩；；；间隙量越大（即空减量越大）时，其失稳水平越严重，当失稳超过肯定水平时就会产生内壁裂纹，且裂纹会随空减量的增大而加深。。

基于图4了局可知
：：：在Gr9冷轧管材过程中，为保障管材内壁质量，间隙量应选择在0.4mm为宜，当间隙量过小时（即间隙量小于0.4mm），在轧制过程中丝杆会过于紧绷，易造成管材尤其薄壁管材插管；；；间隙量过大（即间隙量大于0.8mm时）会造成内壁皱缩恶化为裂纹，内壁质量变差，对制品管材的工艺机能如扩口、压扁等造成致命影响，影响客户使用。。

2.4 Gr9钛合金制品管材的机能

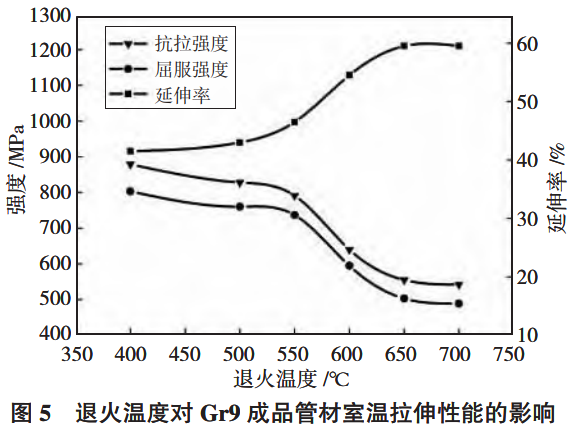

选取分歧退火温度对制品管材退火，取样进行室温拉伸机能测试，如图5所示。。随着退火温度的升高，强度不休降低，塑性不休升高；；；在550~650℃温度领域内，管材强度和塑性急剧变动，这是由于管材在较低温度时处于去应力状态，从550℃起头由去应力态向齐全再结晶态转变，在650℃以来管材齐全再结晶根基实现，强度和塑性已趋于不变。。

对制品进行扩口测试，遵循GJB3423A—2008尺度，选取74°变形锥在轴向施加压力，使管材外径达到原始名义外径的1.2倍永远扩口后，管材理论未出现裂纹和其他可见缺点，制品管材极限扩口率达到45%；；；进行压扁测试，施加压力使平板距H=4.24mm，管材内外理论未出现裂纹、扯破和断裂等景象，制品管材极限压扁值可达到3.20mm。。

从φ20×0.3mmGr9钛合金制品管材的力学机能及工艺机能可见，该管材阐发出良好的综合机能；；；对管材进行CSR测试，CSR值处于1.3~2.5领域内。。

3、会商

（1）通过对管坯尺寸误差节制和理论质量处置，选取两辊+多辊冷轧结归并建设高精度模具，能够实现管材高理论质量和高精度尺寸。。

（2）严格节制轧制送进量和间隙量对制品冷轧管材尺寸精度和理论内壁至关重要，送进量选择4mm和间隙量选择0.4mm以内为宜。。

（3）制品管材拥有高强高塑性，综合机能优异，CSR值处于1.3~2.5，可满足客户的使用要求。。

参考文件

［1］南莉，杨亚社，齐元昊，等.航空用高强TA18钛合金管材的轧制工艺［J］.罕见金属资料与工程，2013，42（1）
：：：166-170.

［2］席锦会，杨亚社，南莉，等.航空导管用TA18钛合金管材研制［J］.钛工业进展，2011，28（5）
：：：34-37.

［3］楚志兵，魏栋，杨彦龙，等.分歧送进量对皮尔格轧制成形的影响及验证［J］.工程科学学报，2017，39（5）
：：：747-755.

［4］刘江林，曾卫东，杜子龙，等.冷轧工艺参数对TA18钛合金管材金属流动及成形载荷的影响法规［J］.钛工业进展，2015，32（3）
：：：21-25.

［5］楚志兵，吕阳阳，黄庆学，等.皮尔格轧机冷轧不锈钢管回弹预测模型的成立与验证［J］.四川大学学报（工程科学版），2015，47（2）
：：：165-171.

［6］黄亮，徐哲，代春，等.TA18钛合金管材多行程皮尔格冷轧过程三维有限元仿照
：：：Ⅰ理论解析、模型成立与验证［J］.罕见金属资料与工程，2013，42（3）
：：：524-529.
