引言

钛合金凭借其优异的比强度、、、耐热性和耐侵蚀机能，成为航空发起机和机体结构件的首选资料。Ti65高温钛合金是以Ti60钛合金为基础，通过提高钽元素含量、、、降低钼和铌元素含量并参与钨元素而研制的a型钛合金，在高温环境下能维持优良的力学机能和不变的化学性质，可能满足航空航天领域对资料在极端工况下的刻薄要求，被用于制作航空发起机靠近点火室部位的高压压气机叶片、、、叶盘以及相应机匣等部件[1-2]。然而，钛合金固有的低热导率、、、高化学活性和低弹性模量等特点使其成为一种典型的难加工资料。在铣削加工过程中，这些个性会导致切削力大、、、切削温度高、、、刀具磨损等问题,影响到工件的理论齐全性，最终影响零件的委顿机能和服役寿命。

工件铣削加工后的理论齐全性受进给量、、、铣削速度、、、铣削深度等铣削加工参数影响。提高铣削速度能够提高加工效能,但过高的速度会导致温度急剧上升，引发加工硬化、、、出现残存拉应力甚至理论烧伤等问题。提高铣削力会增大Ti60高温钛合金理论残存压应力和残存应力影响层深度[3]。雷勇等[4]钻研发现,进给速度对TC17钛合金理论粗糙度的影响最大，径向切削深度次之，铣削速度最小。谭靓等钻研发现,球头刀铣削TC17钛合金的理论粗糙度受进给速度和铣削宽度的影响较大。姚倡锋等[6]钻研了高速铣削工艺对TC11钛合金加工理论粗糙度和理论描摹的影响法规，发现铣削速度和每齿进给量配比对理论描摹影响较大。MHAMDI等[7]钻研发现,进给速度对Ti-6Al-4V合金凹曲面铣削理论粗糙度和描摹影响最大。

目前,钛合金铣削加工钻研多集中在通例钛合金(如TC17钛合金)上，对Ti65高温钛合金的加工个性钻研相对较少。此外，在多参数耦合作用对理论齐全性的影响方面，钻研还不够系统和美满。为此,作者对Ti65高温钛合金进行了铣削试验,钻研了每齿进给量、、、铣削速度、、、铣削宽度和铣削深度对加工理论粗糙度、、、残存应力和硬度的影响，以期为改善Ti65钛合金加工理论质量、、、推动“以钛代镍”奠定理论基础。

1试样制备与试验步骤

试验资料为Ti65高温钛合金,由中国科学院金属钻研所提供,通过3次真空熔炼→铸造→1019℃x 2h热处置,空冷→(700℃5h)热处置,空冷制备而成,其化学成分(质量分数/%)为5.75Al,4.0Sn,3.5Zr,0.5Mo,0.3Nb,1.0Ta,0.4Si,0.8W,0.055C,余Ti。：辖鸬目估慷任1214MPa,屈服强度为1107MPa,断后伸长率为9.8%,断面收缩率为13.3%。

制取尺寸为40mm50mm60mm的铣削试样,选取VMC850型立式数控加工中心进行铣削试验,铣刀为氮铝化钛涂层硬质合金刀具,铣刀直径为12mm,齿数为4,螺旋角为35°,选择每齿进给量、、、铣削速度、、、铣削宽度和铣削深度为试验成分,理论粗糙度、、、理论残存应力和理论硬度为响应，设计正交试验,参数设置见表1。

表1正交试验参数

Table 1 Orthogonal test parameters

铣削后,选取 MarSurf XT20型接触式粗糙度丈量仪测试理论粗糙度,每组试样测5次,统计理论粗糙度  R_a (特点概括的算术均匀误差)和  R v (最大概括谷深)。选取 Proto LXRD MG2000型X射线衍射应力仪测试理论残存应力,铜靶,  K α 射线,电压为 25kV,电流为30mA;测试分歧深度残存应力时,对试样进行电化学侵蚀剥层处置,侵蚀介质为体积比 1: 5:

19的氢氟酸、、、硝酸和水,电压为30V,电流为0.3A,逐层侵蚀,每层深度为3μm。选取 Wilson 430SVD型维氏硬度计测试理论硬度，测3点取均匀值。垂直加工理论沿切削进给方向取样,抛磨后,选取Future-Tech FEM-8000型显微硬度计测试切削亚表层硬度,载荷为0.245N,保载功夫为10s,测试点间距为5μm,统一深度测3次取均匀值。

2、、、试验了局与会商

2.1对理论粗糙度的影响

每齿进给量、、、铣削速度、、、铣削宽度、、、铣削深度各水平的理论粗糙度  R a 的极差别离为0.859,0.025,0.143,0.240μm,理论粗糙度  R v 的极差别离为2.343,0.114,0.120,0.522μm。由极差判断,对理论粗糙度  R a 和  R v 的影响水平按由大到小排序顺次为每齿进给量、、、铣削深度、、、铣削宽度、、、铣削速度。

基于试验数据成立铣削工艺参数对理论粗糙度的影响模型,方程为

式中:  f z 为每齿进给量;  v c 为铣削速度;  a e 为铣削宽度;  a p 为铣削深度。

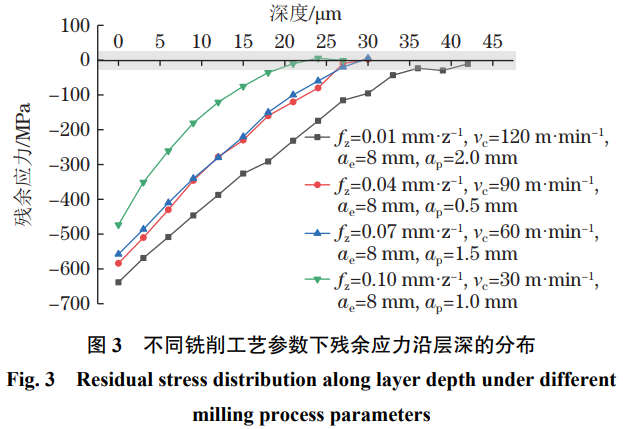

2.2对残存应力的影响

基于试验数据成立铣削工艺参数对理论残存应力的影响模型,方程为

式中:  σ 1 为平行于铣削进给方向的理论残存应力;  σ 2 为垂直于铣削进给方向的理论残存应力。

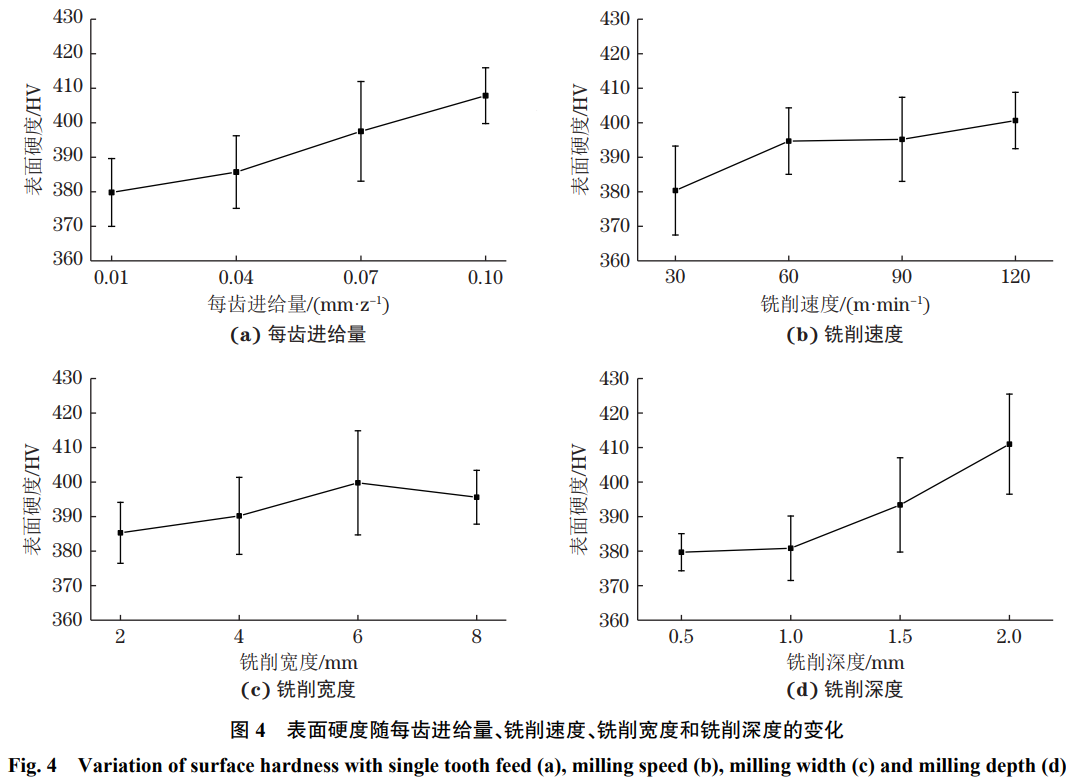

2.3对硬度的影响

基于试验数据成立铣削工艺参数对理论硬度的影响模型,方程为

式中:H为理论硬度。

3、、、结论

(1)对铣削加工Ti65高温合金理论粗糙度的影响水平按由大到小排序顺次为每齿进给量、、、铣削深度、、、铣削宽度、、、铣削速度。随着每齿进给量和铣削深度增长，理论粗糙度增大;随着铣削速度增长或铣削宽度减小，理论粗糙度略减小但变动不显著。

(2)分歧铣削工艺参数下铣削加工Ti65高温合金后,平行于和垂直于铣削进给方向的理论残存应力均为压应力。每齿进给量和铣削速度对理论残存应力的影响较大，铣削宽度和铣削深度的影响较小。随着每齿进给量增长、、、铣削速度减小，理论残存压应力减小;随着铣削宽度和铣削深度增长,理论残存压应力无显著变动。

(3)铣削深度对铣削加工Ti65高温合金理论硬度的影响最大，每齿进给量和铣削速度次之，铣削宽度最小;随着铣削深度、、、每齿进给量、、、铣削速度和铣削宽度增长，理论硬度增大。

参考文件:

[1]陈子勇，刘莹莹，靳艳芳，等.航空发起机用耐650℃高温钛合金钻研近况与进展[J].航空制作技术,2019,62(19):22-30.

CHEN Z Y, LIU Y Y, JIN Y F, et al. Research on 650℃high temperature titanium alloy technology for aero-engine[J]. Aeronautical Manufacturing Technology, 2019,62(19):22-30.

[2]王清江,刘建荣,杨锐.高温钛合金的近况与远景[J].航空资料学报,2014,34(4):1-26.

WANG Q J, LIU J R, YANG R. High temperature titanium alloys: Status and perspective[J]. Journal of Aeronautical

Materials,2014,34(4):1-26.

[3]李晖.Ti60高温钛合金热变形中的片层组织细化机制及节制钻研[D].西安:西北工业大学,2020.

LI H. The refinement mechanism and control of lamellar microstructure during hot deformation for Ti60 high-temperature titanium alloy[D]. Xi'an: Northwestern Polytechnical University,2020.

[4]雷勇,赵威,何宁,等.TC17钛合金低温铣削理论粗糙度预测[J].中国机械工程,2022,33(5):583-588.

LEI Y,ZHAO W,HE N,et al. Prediction of surface roughness for cryogenic milling TC17 titanium alloys[J].China Mechanical Engineering,2022,33(5):583-588.

[5]谭靓,张定华,姚倡锋.高速铣削参数对TC17钛合金理论变质层的影响[J].航空资料学报,2017,37(6):75-81.TAN L, ZHANG D H, YAO C F. Effect of high-speed milling parameters on surface metamorphic layer of TC17 titanium alloy[J]. Journal of Aeronautical Materials,2017,37(6):75-81.

[6]姚倡锋,张定华,黄新春,等.TC11钛合金高速铣削的理论粗糙度与理论描摹钻研[J].机械科学与技术,2011,30(9):1573-1578.

YAO C F, ZHANG D H, HUANG X C, et al. Exploring surface roughness and surface morphology of high-speed milling TC11 titanium alloy[J]. Mechanical Science and Technology for Aerospace Engineering, 2011, 30(9):1573-1578.

[7] MHAMDI M B, BOUJELBENE M, BAYRAKTAR E,et al. Surface integrity of titanium alloy Ti-6Al-4V in ball end milling[J].Physics Procedia,2012,25:355-362.

[8]HAN K P,TAN L, YAO C F,et al. Studies on the surface characteristics of Ti60 alloy induced by turning combined with ball burnishing[J]. Journal of Manufacturing Processes,2022,76:349-364.

（注，原文标题：：铣削工艺参数对Ti65高温钛合金加工理论齐全性的影响）
