钛合金钛锻件TC4钛棒的氩弧焊技术

钨极氩弧焊是焊接钛及钛合金最常用的步骤,常用于焊接厚度3mm以下的钛及钛合金。。。钨极氩弧焊能够分为敞开式焊接和箱内焊接两种类型,它们又各自分为手工焊和自动焊。。。敞开式焊接是在大气环境中的通常钨极氩弧焊,是利用焊喷嘴、拖罩和背面；
；
；ぷ爸猛ㄒ允实绷髁康碾财驓涞旌掀,把焊接高温区与空气隔开,以预防空气侵入而沾污焊接区的金属。。。这是一种部门气体；
；
；さ暮附硬街。。。当焊件结构复杂,难以实现拖罩或背面；
；
；な,则应该选取箱内焊接。。。箱体在焊接前要先抽真空,而后充氨气或氮混合气,焊件在箱体内处于惰性空气下施焊,是一种整体气体；
；
；さ暮附硬街

一、焊前筹备

    钛合金钛锻件TC4钛棒焊接接头的质量在很大水平上取决于焊件和焊丝的焊前算帐,当算帐不彻底时,会在焊件和焊丝理论形成吸气层,并导致焊接接头形成裂纹和气孔。。。因而焊接前应对坡口及其左近区域进行当真的算帐。。。算帐通常选取机械算帐和化学算帐。。。

1、机械算帐

    钛合金钛锻件TC4钛棒选取剪切、冲压和切割下料的工件必要焊前对其接头边缘进行机械算帐。。。对于焊接质量要求不高或酸洗有难题的焊件,能够用细砂布或不锈钢丝刷擦拭,或用硬质合金刮刀刮削待焊边缘去除理论氧化膜,刮深025mm即可对于选取气焊切割下料的工件,机械加工切削层的厚度应不小于1~2mm。。。而后用丙酮或乙醇、四氯化碳或甲醇等溶剂去除坡口两侧的手印、有机物质及焊丝理论的油污等。。。在除油时需使用厚棉布、毛刷某人造纤维刷刷洗。。。

对于焊前经过热加工或在无；
；
；て宓那榭鱿氯却χ玫墓ぜ,必要进行喷丸或喷砂算帐理论,而后进行化学算帐。。。

       2、化学算帐

如果钛板热轧后已经酸洗，，，但由于存放太久又天生新的氧化膜时，，，可室温前提下将钛板轻泡在(2%~4%)HF+(30%40%)HNO+Ho的溶液中15-20mm,而后用清冲刷干静烘干。。。对于热轧后未经酸洗的钛板,由于其氧化膜较厚。。。

应先进行碱洗。。。碱洗时,将钛板浸泡在含烧碱80%;、碳酸氢钠20%的浓碱水溶液中10~15min,溶液的温度维持在40~50℃。。。碱洗后取出冲刷,再进行酸洗。。。酸洗液的配方为:每升溶液中,硝酸55~60mL,盐酸340~350mL,氢氟酸5mL。。。酸洗功夫为10~15min(室温下浸泡)。。。取出后别离用热水、冷水冲刷,并用白布擦拭、晾干。。。经酸洗的焊件、焊丝应在4h内焊完,不然要重新酸洗。。。焊丝可放在温度为150~200℃的烘箱内保留,随取随用,取焊丝应戴干净的白手套,以免传染焊丝。。。对焊件应选取塑料布覆盖预防沾污,对已沾污的可用丙酮或酒精擦洗。。。

      二、坡口的制备与装配

    钛合金钛锻件TC4钛棒为削减焊缝的累积及气量,在选择坡口大局及尺寸时,应尽量削减焊接层数和填充金属量,以预防接头塑性的降落。。。钛及钛合金的坡口大局及尺寸见表1。。。搭接接头由于其背面；
；
；つ烟,接头受力前提差,尽可能不选取,通常也不选取永远性垫板对接。。。对于母材厚度小于25mm的I形坡口对接接头,能够不增长填充焊丝进行焊接。。。对于厚度更大的母材,则必要开坡口并增长填充金属。。。通常应尽量选取平焊。。。选取机械步骤加工的坡口,由于接头内可能留有空气,因而对接头装配要求高。。。在钛板的坡口加工时最好选取创、铣等冷加工工艺,以减小热加工时出现的坡口边缘硬度增长的景象,削减机械加工时的难度。。。

由于钛合金钛锻件TC4钛棒的一些特殊物理机能,如理论张力系数大、熔融态时黏度小,焊前须对焊件进行仔细的装面点固焊的焊点间距为100-150mm,长度为10-15mm。。。点固焊所用的焊丝、焊接工艺参数及；
；
；て宓扔胝胶附邮币谎,在每一点固焊点；
；
；∈,应延时关闭气。。。装配时严禁使用铁器敲击、划伤待焊工件表面

三、焊接资料的选择

1、氨气合用于钛及钛合金焊接用的气为一级氫气,其纯度为9.9%,点在-40℃以下,杂质总含量<0.02%,相对湿度<6%,水分≤0.0010L焊接过程中若是氨气的压力降至w时应停正使用,以保障焊接接头的质量。。。

2、焊丝填充焊丝的成分通常应与母材金属成分一样。。。常用的商标有TA1钛棒、TA2钛棒、TA3钛棒、TA4钛棒、TA5钛棒、TA6钛棒及TC3钛棒等。。。为提高焊缝金属的塑性,可选用强度比母材金属稍低的焊丝。。。如焊接TA7钛棒及TC4钛棒等钛合金时,为提高焊缝塑性,可选用纯钛焊丝,但要保障焊丝中的杂质含量应比母材金属低,仅为一半左右,例如0≤0.12%、N≤0.03%、H≤0.006%、C≤0.04%。。。

焊丝以真空退火状态供货,理论不得有烧皮、裂纹、氧化色、非金属同化等缺点存在。。。焊丝在焊前须进行彻底算帐,不然焊丝理论的油污等可能成为焊缝金属的传染源。。。选取无尺度商标的焊丝时,可从基体金属上裁切出狭条作焊丝,狭条宽度和厚度一样。。。

四、气体；
；
；ご胧

由于钛合金钛锻件TC4钛棒对空气中的氧、氮、氢等气体拥有很强的亲和力,因而必须在焊接区采取优良的；
；
；措施,以确保焊接熔池及温度超过350℃的热影响区的正背面与空气断绝。。。选取钨极氬弧焊焊接钛及钛合金的；
；
；ご胧┘捌浜嫌昧煊蛉绫2所示。。。

焊缝的；
；
；こ尚С擞霘迤慷、流量、喷嘴与焊件间距离、接头大局等成分有关外,还与焊炬、喷嘴的结构大局和尺寸有关。。。钛的热导率小、焊接溶池尺寸大,因而,喷嘴的孔径也应相应增大,以扩大保护区的面积。。。常用的焊炬喷嘴及拖罩见图1。。。

该结构能够获得拥有肯定挺度的气流层,；
；
；で本洞30m左右。。。若是喷嘴的结构不合理时,则会出现紊流和挺度不大动流,两者城市使空气混入焊接区。。。为了改善焊缝金属的组织,提高焊缝、热影响区的机能,可选取加强焊缝冷却速度的步骤,即在焊缝两侧或焊缝背面设置空冷或水冷铜压块。。。对已脱离喷嘴；
；
；で,但仍在350℃以上的焊缝热影响区理论,仍需持续；
；
；。。。通常选取能通。。。

有氩气流的拖罩。。。拖罩的长度为100~180mm,宽度30~40mm,具体长度可凭据焊件状态、板厚、焊接工艺参数等前提确定,但要使温度处于350℃以上的焊缝及热影响区金属得到充分的；
；
；。。。拖罩外壳的四角应圆滑过渡,要尽量削减死角,同时拖罩应与焊件理论维持肯定距离。。。

焊接长焊缝,当焊接电流大于200A时,在拖罩下端帽沿处需设置冷却水管,以防拖罩过热,甚至烧坏铜丝和外壳。。。钛及钛合金薄板手工TG焊用拖罩通常与焊炬衔接为一体,并与焊炬同时移动。。。管子对接时,为加强对于管子正面后端焊缝及热影响区的；
；
；,通常是凭据管子的外径设计制作专用环形拖罩,如图2所示。。。

钛合金钛锻件TC4钛棒焊接中背面也必要加强；
；
；。。。通常选取在部门密闭气腔内或整个焊件内充氩气,以及在焊缝背面加通氩气的垫板等措施。。。对于平板对接焊时可选取背面带有通气孔道的紫铜垫板,如图3所示。。。

氬气从焊件背面的紫铜垫板出气孔流出(孔径小m,孔距15~20m),并短暂地贮存在垫板的小槽内,以；
；
；ず阜毂趁娌皇苡泻ζ宓那趾。。。为了加强冷却,垫板应选取紫铜,其凹槽的深度和宽度要适当,不然不利于氩气的流通和贮存。。。对于厚度为4m以内的钛板,其焊接垫板的成形槽尺寸见表3。。。焊缝背面不选取垫板的,可加用手工移动的氬气拖罩。。。批量出产钛管时,对接焊可在氩气；
；
；ふ帜诤附,管子动弹焊炬不动。。。

氩气流量的选择以达到优良的焊接理论色泽为准,过大的流量不易形成不变的气流层,并且增大焊缝的冷却速度,容易在焊缝理论出现钛马氏体。。。拖罩中的氩气流量不实时,焊接接头理论出现出分歧的氧化色泽;而流量过大时,将对主喷嘴的气流产生滋扰。。。焊缝背面的氩气流量过大也会影响正面第一层焊缝的气体；
；
；こ尚。。。

焊缝和热影响区的理论色泽是；
；
；こ尚У谋曛,钛材在电弧作用后,理论形成一层薄的氧化膜,分歧温度下所形成的氧化膜色彩是分歧的。。。通常要求焊后理论最好为银白色,其次为金黄色。。。工业纯钛焊缝的理论色彩与接头冷弯角的关系见表4。。。多层、多道焊时,不能单凭盖面层焊缝的色泽来评价焊接接头的；
；
；こ尚。。。由于若底层焊缝已被杂质传染,而焊盖面层时；
；
；こ尚в帕,了局仍会由于底层的传染而显著降低接头的塑性。。。

五、焊接工艺参数的选择

钛合金钛锻件TC4钛棒焊接有晶粒长大偏差,尤以β钛合金最为显著,而晶粒长大难以用热处置步骤加以调整。。。所以钛及钛合金焊接工艺参数的选择,既要预防焊缝在电弧作用下出现晶粒粗化的偏差,又要预防焊后冷却过程中形成脆硬组织。。。焊策应选取较小的焊接线能量,使温度刚好高于形成焊缝所必要的最低温度。。。若是线能量过大,则焊缝容易被传染而形成缺点。。。

表5、表6是钛及钛合金手工和自动TIG焊的工艺参数,重要合用于对接长焊缝及环焊缝。。。表7是钛管手

工TIG焊的工艺参数。。。

钨极氩弧焊通常采器拥有恒流个性的直流弧焊电源,并选取直流正接,以获得较大的熔深和较窄的熔宽。。。在多层焊时,第一层通常不加焊丝,从第二层再加焊丝。。。已加热的焊丝应处于气体的；
；
；ぶ。。。多层焊时,应维持层间温度尽可能低,比及前一层冷却至室温后再焊下一道焊缝,以预防过热。。。

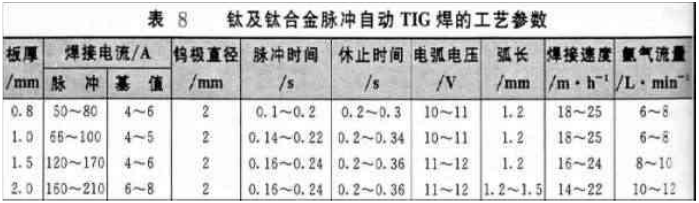

对于厚度在0.1~2.0m的纯钛及钛合金板材、对焊接热循环敏感的钛合金以及薄壁钛管全地位焊接时,宣选取脉冲氬弧焊。。。该步骤可成功地节制钛焊缝的成形,削减焊接接头过热和粗晶偏差,提高焊接接头的塑性。。。并且焊缝易于实现单面焊双面成形,获得质量高、变形量小的焊接接头。。。表8是厚度0.8~2.0m钛板脉冲自动TIG焊的工艺参数。。。其中脉冲电流对焊缝的熔深起着重要作用,基值电流的作用是维持电弧不变的点火,待下一次脉冲作用时不必要重新引弧。。。

当钛及钛合金板很厚时,选取溶解极氨弧焊(MG)能够削减焊接层数,提高焊接速度和出产率,降低成本,也可削减焊缝气孔。。。但G焊选取的是细颗粒过度,填充金属受传染的可能性大,因而对；
；
；ひ蠼TIG焊更严格。。。此外,MG焊的飞溅较大,影响焊缝成形和；
；
；こ尚。。。薄板焊接时通常选取短路过渡,厚板焊接时则选取喷射过渡。。。

MIG焊时填丝较多,这就要求焊接坡吵嘴度较大,厚度15~25m的板材,可选用90°单面V形坡口。。。钨极氩弧焊的拖罩可用于溶解极焊接,但由于MG焊焊速高、高温区长,拖罩应加长,并选取流水冷却。。。MG焊时焊材的选择与T焊一样,但是对气体纯度和焊丝理论清洁度的要求更高,焊前须对焊丝进行彻底的算帐。。。表9是TC4钛合金自动MG焊的工艺参数

六、焊后热处置

    钛合金钛锻件TC4钛棒的接头在焊接后存在着很大的残存应力。。。若是不解除,将会引起冷裂纹,增大应力侵蚀开裂的敏感性,降低接头的委顿强度,因而焊后必须进行解除应力处置。。。按合金的化学成分、原始状态和结构使用要求,有焊后退火处置和淬火时效处置。。。

1、退火退火的主张是解除应力、不变组织、改善力学机能。。。退火工艺分为齐全退火和不齐全退火两类。。。α和β钛合金(TB2之外)通常只作退火热处置。。。由于齐全退火的加热温度较高,为预防焊件理论被空气传染,必须在氩气或真空中进行。。。不齐全退火由于加热度较低,可在空气中进行,空气对焊缝及焊件理论的轻微传染,可用酸洗步骤去除。。。

退火后的冷却速度对a和B钛合金不敏感,对a+B钛合金极度敏感。。。对于这种合金,须以划定的速度冷却到肯定温度,而后分阶段冷却或直接空冷,并且起头空冷的温度不应低于使用温度

       2、 淬火-时效处置淬火时效处置的主张是提高焊后接头的强度。。。但由于高温加热氧化严重,淬火时产生的变形难于改过,并且焊件较大时不易进行淬火处置,因而通常很少选取,仅对结构单一、体积不大的压力容器合用。。。

解除应力处置前,焊件理论须进行彻底的算帐,而后在惰性空气中进行热处置。。。几种钛及钛合金焊后热处置的工艺参数见表10。。。
