1、、、媒介
Ti75合金是我国“七五”、、、“八五”期间自行设计研制的730 MPa强度级薪型舰船动力装置用近α型中强、、、高韧、、、耐蚀、、、可焊钛合金，，该合金在舰船、、、石油、、、化工、、、机械、、、生物工程镣领域拥有辽阔的利用远景。
中国船舶重工集网菜钻研所电机用钛合金转子支架及辅件，，全数选取新型Ti75合金资料。由于这种新型钛合金属于难切削资料，，对其进行机械加工尚属初次。因而在制作转子支架过程中，，我们对Ti75钛合金的切削加工技术进行了一些索求。
该支絮及辅件大部门加工过程必要通过铣削来实现。而在Ti75合金的机械加工过程中，，铣削尤作难题，，重要问题是切削区域容易与钛产生粘结，，刀齿易崩刃、、、剥落和咬合，，导致刀具磨损甚至粉碎，，使铣削加工无法进行。为解决这一难题，，本钻研对铣削加工刀具和切削方式进行了钻研，，着重分析了刀具磨损的原因帮机理，，并提出了削减磨损的步骤和措施。
2、、、Ti75合金的切削加工特点
2.1 Ti75合金的力学机能
Ti75合金名义成分为Ti-3Al-2Mo-2Zr。退火态Ti75合金资料的室温力学机能见表1。
与全α型TA5相比，，Ti75合金拥有如下特点：：：强度逾越50MPa；冲击韧性和断裂韧性别离是TA5钛合金的1.4倍和1.2倍，，KIC为TA5钛合金的2倍；其有优异的冷、、、热加工工艺机能以及低的杂质敏感性。
2.2 Ti75合金的切削加工特点
1)变形系数小。
重要由于：：：Ti75钛合金的塑性小(尤其在加工中)，，切削收缩；导热系数小，，在高的切削温度下引起钛的转变，，引起切削增长；在高温下，，钛屑吸收了周围介质中氧、、、氢、、、氮等气体而脆化、、、失落塑性，， 切削不再收缩，，使得变形减小。
2)切削温度高。
切削Ti75合金时，，导热系数小，，切削温度比一样前提下切削其他资料时高1倍以上，，且温度最高处就在切削刃左近狭小区域。
3)主切削力小，，而背向力大。
主切削力小的原因在于，，切削Ti75合金时变形系数；背自力大的原因在于，，Ti75合金弹性模量小，，变形回弹造成后面压力增大。
4)切削呈挤裂状，，加工理论易天生硬脆变质层。
融于Ti75合金的化学活性大、、、高温下易与大气中的氧、、、氢、、、氮等产生强烈化学反映，，天生硬脆层。这样，，一方面使得切削是挤裂属屑(且不随切削前提而扭转)；另一方面使得加工理论层产生部门应力集中，，降低委顿强度，，也加剧了刀具磨损。
5)粘刀景象严重。
由于Ti75的亲和力大，，加之高温高压作用，，切削时易产生严重粘刀、、、剥落、、、咬合等景象，，刀具温度迅速升高，，导致刀具粘结磨损，，甚至齐全粉碎。
3、、、刀具磨损的原因和机制
在Ti75含金的机械加工过程中，，Ti75合金的铣削尤作难题，，重要问题是切削区域容易与钛产生粘结，，刀齿易崩刃，，刀具耐用度低。在加工时，，铣刀是进行间断加工，，铣刀的每个刀齿在铣削1转中只 有一段作铣削工作，，而其余的过程中切屑都粘附在刀齿上。别的，，切削Ti75合金时，，铣削工作区的温度高达1200℃以上，，切削力又大，，并且切屑和刀具前面接触面积较小，，高温集中在一个很小的面积 上，，这样就容易使刀具磨损。
切削Ti75合金时，，刀具磨损重要都是在高温热效应作用下而产生的磨损。铣床大多使用高速钢刀具，，由于其切削温度比高速钢和Ti75合金的黏结温度要低，，因而选取高速钢刀具进行切削，，粘附磨损 不是刀具磨损的重要原因，，重要磨损原因是高温热效应作用下，，高速钢刀具资料迅速软化，，失去硬度和强度而引起。当切削速度较低时，，切削温度不高就能够解决高速钢软化问题。而对硬质合金来讲，，磨损重要是粘结温度所引起粘附的磨损。
铣削加工是不陆续的切削过程，，断续切削时除了冲击负荷的作用影响刀具的寿命外，，还有粘附剥脱磨损，，严重影响刀具的寿命。
以逆铣为例(如图1)，，切削过程中切屑粘在刀齿前面上，，在高温的切削热作用下，，粘在刀齿上的切屑变软，，其硬度也不大。但是当铣刀齿切出工件理论后刀齿不工作时，，已经冷却，，粘在刃齿上的受热软化了的悄谛胁就冷却下来，，因而又恢复原来的强度。当下一次(第2转)这个刀齿在切入工件时，，这个强度很高的粘在刃齿上的切屑就被硬资料碰掉。在它被碰掉时就会因与刀齿粘附得很紧而篡夺刀具工作面上的金属分子质点(出格上是硬质合金刀具)，，引起刃具工作理论的“剥脱磨损”，，甚至引起“崩刃”，，使刀具迅速粉碎。若是没有崩刀，，但是刀具前角面由于被切屑粘掉一部门，，造成粗糙不平。
当这带有粗糙不平的理论第2次切入工件时，，就会使切屑在工工作面上流动难题，，产生“滞碍”、、、“集屑”景象，，长成刀瘤，，就无法进行下一次切削。所以在断续切削时容易产生“刀瘤’’，，而在陆续切削时不容易出现刃瘤。在铣削题Ti75合金时，，为了削减刀具的这种剥脱磨损及崩刀、、、集瘸等景象，，能够选取顺铣的步骤加以改善。
当顺铣时(如图2)，，切削的深度由大变小，，切屑由厚变薄。在顺铣时总是薄的一壁最后脱离刀齿，，切屑容易折断，，而并且惯性力往往使切屑在冷却之前就和刃齿脱离，，因而切屑由于粘附而篡夺刀齿工作
面的分子就少，，刀具寿命天然就会提高了。凭据以往的加工经验，，顺铣比逆铣刀舆寿命要提高1倍多。

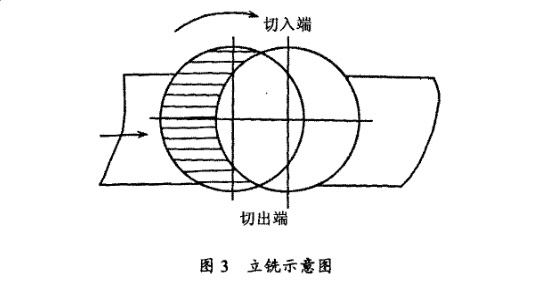

别的，，能够选取不合称的立铣步骤加工Ti75合金，，刀具寿命可提高2～3倍，，如图3。此步骤要把稳切出端肯定要比切入端的切屑薄，，切削过程类似顺铣。
4、、、削减刀具磨损的步骤和措施
在铣削Ti75合金时，，为提高工件精度和刀具寿命，，除选取顺铣或不合称立铣外，，还需采取以下措施；
1）在铣削Ti75合金时，，最好选取机动进给，，而不选取手动进给，，以免刀具在工件上打滑，，产生加工硬纯，，使刀具港磨损和粘结。
2）在铣削Ti75合金时，，装夹刚性要足够大，，工件不产生振动歪扭景象。
3）切削速度是影响刀具寿命最关键的成分，，铣削Ti75合金时宜选取低速度切削。
4）铣削时选择适适当的刀具，，在不要求逾越产率时，，除了硬质合金刀具外，，还可选用高速钢刀具，，因它拥有较高的韧性和较好的抗破碎能力，，通常能达到中意的加工成效。
5）选用刀具时，，刀具的直径小、、、齿数多者为好，，这样能够削减偏斜和振动，，在切削过程中不允许刀具在工件上停顿和空刀回行程。
6）在铣削Ti75合金时，，后角是最关键的角度。
适当增大后角可提高刀具的耐用度，，通过批改尺度高速钢刀具的后角(比尺度铣刀的后角增长30％～50％)，，可削减刀具对工件的压力、、、偏斜和负荷，，提高刀具的寿命。
5、、、结 语
通过不休索求试验，，实旌以上工艺步骤，，终于攻克了Ti75钛合金不易铣削的难题，，顺利实现了转子支架及辅件的制作，，产品质量赢得了军方的高度赞美。这一试验愆成功，，为Ti75合金的切削加工堆集了丰硕经验，，同时拓宽了钛材的机械加工领域。
参考文件
【1】赵水庆，，杨冠军．钛t业进展【J】，，2006，，23(5)：：：14
【2】罗秀文．铣工工艺学【M】．北京：：：科学遍及出版社，，1982
【3】韩荣第，，于启勋，，难热加工资料切削加工【M】.北京：：：工业出版社，，1996
【4】王扁平．机械制作工艺学【M】．哈尔滨：：：哈尔滨工业大学出版社，，1994
有关链接
- 2021-09-27 Ti31Ti80Ti75钛锻件钛合金棒在海洋工程设备中的利用实例
- 2021-08-29 我国舰船用钛及钛合金系统、、、机能、、、利用
- 2021-08-13 Ti75钛合金锻件热处置工艺对组织和机能的影响
- 2021-06-30 钛合金资料在舰艇中的利用及需要分析
- 2021-06-21 宝鸡TC4/Ti75钛合金厂家谈海洋金属的个性与重要利用
- 2021-05-25 TI80/Ti75/Ti31钛棒钛锻件耐压壳体在船舶建造中的利用
- 2021-02-19 Ti80钛锻件Ti75钛棒等船用钛合金的利用情况
- 2021-01-29 海洋工程用Ti31/Ti75/Ti80/TC4钛合金的个性与利用
- 2020-12-24 钛合金资料在海洋工程领域的利用近况与存在的问题
- 2019-11-17 船用Ti75钛棒钛锻件等合金理论微弧氧化钻研
