钛和钛合金板在工业、航空等领域极度常见
，，拥有强度高、耐蚀性好等优势
，，成为宽泛利用的优质资料[1] 。。但是
，，由于钛合金在经过热处置之后
，，往往会在理论形成氧化层
，，不仅对于钛合金的外观产生影响
，，并且对于钛合金与其他涂镀层的理论结合力产生不利影响
，，因而
，，对其进行处置是极度必要的
，，酸洗就是一种常见的处置方式。。

1、钛和钛合金板的根基情况介绍

1.1 钛和钛合金板的机能优势

钛和钛合金板不仅质量轻
，，并且比强度高、耐侵蚀性强、耐高温、无毒无害
，，即便在高盐度、高侵蚀性的海水环境下也可能维持优良的机能[2] 。。并且
，，钛和钛合金板拥有的非磁性、线膨胀系数小等特点
，，使得钛和钛合金板成为深受航空航天领域青睐的资料。。

1.2 钛和钛合金板的利用领域和利用性质

钛和钛合金板的产品种类丰硕、性质不变
，，利用领域广
，，被宽泛利用于航空航天、船舶制作、化学化工等领域[3] 。。钛和钛合金板作为一种轻金属资料
，，在军用、民用领域都有着宽泛的利用空间。。

2、钛和钛合金板的酸洗工艺分析

2.1  对钛和钛合金板进行酸洗处置的主张

钛是ⅣB族金属
，，当处于高温环境下时在性质上越发活跃
，，容易与周围的接触物质进行有效反映
，，形成氧化作用
，，进而形成理论氧化皮。。这层氧化层对使钛和钛合金板拥有高硬度、高脆性
，，并在后续的加工使用中
，，造成理论裂纹并延长到基体中
，，对资料的质量造成严重的负面影响
，，使得一些钛设备失效
，，进而不仅影响钛和钛合金板制制品的使用寿命
，，甚至会造成肯定的变乱。。对钛和钛合金板进行酸洗处置
，，可能使钛合金理论越发光亮、平衡
，，更重要的是可能使钛和钛合金板形成钝化膜
，，提升钛和钛合金板的耐蚀机能。。

2.2 影响酸洗成效的重要成分

在对钛和钛合金板进行酸洗处置时
，，通常使用车、刨等机加工的大局
，，但是由于钛和钛合金板理论的硬度比力大
，，在使用车、刨等机加工处置时
，，必要用具深刻钛和钛合金板的基体
，，一方面对于刀具的磨损比力大
，，相应的成本比力高
，，另一方面
，，在加工过程中
，，会有一些被气体元素传染
，，因而无法直接回收的钛屑产生。。因而
，，目前大多使用熔融碱洗、酸洗的方式进行氧化皮的处置。。但是对于碱洗工艺来说
，，不仅介质的温度高
，，容易造成钛和钛合金板产生过早时效强化
，，不利于后续的加工
，，并且由于熔融碱洗的重要作用基体是氢氧化钠
，，在与钛进行反映时
，，往往拥有比力强的反映成效
，，容易造成着火变乱。。

2.2.1 ? 酸的种类对酸洗成效的影响

对于钛和钛合金板来说
，，其钛氧化层的重要物质是TiO₂
，，除此之外
，，还有少量的Ti0、Ti₂O₃和TiO₃。。通常来说
，，当使用浓度小于5％的稀硫酸溶液时
，，就可能在钛和钛合金板理论上形成相应额；げ
，，同时随着稀硫酸溶液浓度变动
，，相应的反映速度也会产生变动。。在室温情况下
，，浓度小于5％的盐酸不会与钛产生反映
，，而当温度不休升高时
，，盐酸对于钛的侵蚀速度也会随之提升
，，并且温度对于钛的侵蚀速度
，，与浓度对于钛的侵蚀速度的影响相比有着更大的作用。。对于氢氟酸来说
，，其会凭据在溶液中所参与的无机酸的种类分歧而使酸洗速度产生肯定的变动
，，例如
，，当在氢氟酸溶液中参与HCL后
，，钛的侵蚀度加大
，，但增长到肯定量后
，，则不会引起钛的进一步侵蚀。。而参与H₂SO₄后
，，不仅增长侵蚀度,也降低了吸氢量。。

若是参与HNO₃
，，就会发现其与参与HCL的了局正好相反
，，不仅减低了钛的侵蚀度
，，并且降低了吸氢量。。因而
，，在工业中
，，往往选取两次酸洗的方式
，，第一次使用HF—HCL溶液进行酸洗
，，提升理论氧化层的去除速度
，，第二次使用HF一HNO3溶液
，，主张在于提升理论的光亮性
，，但是必要把稳的是由于钛合金对于氢元素有着比力强的亲和力
，，因而使用氢氟酸溶液时
，，必要把稳其中的氢比力容易溶化到钛的间隙中
，，进而使得钛和钛合金板产生肯定的脆性、变形甚至资料分裂。。因而
，，为了预防这种问题的出现
，，使用氢氟酸溶液进行酸化处置时
，，还必要在其中参与氧化剂一硝酸。。

2.2.2 酸洗功夫对酸洗成效的影响

凭据有关钻研批注
，，在其他前提不变的情况下
，，酸洗功夫越长
，，相应的反映越充分
，，酸洗成效越好。。但是由于上文提及的钛拥有的亲氢性
，，功夫过长会导致钛所吸附的氢含量也会逐步上升
，，因而
，，综合而言
，，在酸洗工艺中
，，5~10分钟是比力适应的功夫。。

2.3 在线酸洗理论缺点和难点分析

在对钛及钛合金中厚板进行酸洗处置时
，，往往选取线陆续喷淋酸洗步骤
，，相比于传统内的槽式酸洗步骤
，，这种方式在耗酸量上比力低、使用的效能比力高
，，使用在线酸洗时
，，往往必要经历预先水洗、预先硫酸洗、水洗、最终混酸（HNO3 +HF）酸洗、洗濯、风幕吹扫、烘干等流程
，，其中卧式陆续喷淋酸洗是比力常见和遍及的方式
，，下面进行简要分析。。

2.3.1 在线酸洗理论缺点和问题

当对TA2钛中厚板现场酸洗试验时
，，发现初洗过后的TA2钛板理论批量出现黄斑缺点和黑麻点缺点。。凭据分析
，，黄斑缺点的重要产生原因在于氢氟酸中氟化物对于钛理论的传染
，，进而产生反映
，，使得F 元素含量增高。。而黑麻点缺点的产生原因则是钛板抛丸处置过程断根氧化皮职能欠缺
，，使得钛板理论质量不均匀
，，黑麻点缺点的重要传染物是铁和氧大局的传染物。。无论是黄斑缺点还是黑麻点缺点
，，对于钛板的外观和品质城市造成比力大的影响
，，降低使用寿命。。

2.3.2 在线酸洗难点分析

使用酸洗工艺
，，是为了更好的除去钛和钛合金制品理论的传染物
，，断根理论残存的氧化膜
，，提升钛和钛合金制品理论的光洁度
，，加强钛和钛合金制品的质量。。使用喷淋酸洗技术
，，在密闭罩内的喷淋集管将酸液陆续喷射到要处置钛板理论
，，不必要经历酸液的浸泡处置
，，就可能在运输中实现上、下理论氧化铁皮的去除
，，极大的提升了酸洗的效能。。

3、酸洗工艺测试分析

3.1 酸洗前的处置

使用洗濯剂对资料进行除油处置
，，温度上维持在35℃ ~55℃
，，功夫维持在4分钟左右。。在指标上设计为酸洗后理论为银白色。。使用的资料是TC4钛合金。。首先
，，要对选择试样的化学成分进行测试
，，具体了局如下表1。。

通常来说

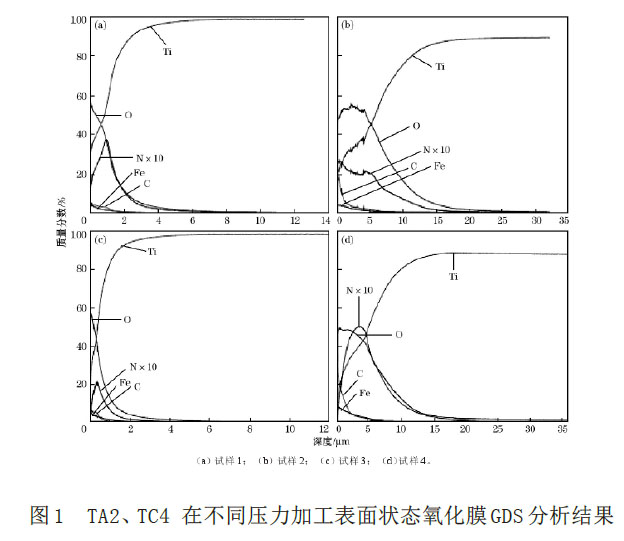

，，氧化皮的厚度与结构重要与钛合金成分拥有亲昵关系。。进行理论喷丸时
，，资料喷丸后的理论粗糙度状态与资料的硬度、原始理论粗糙度、喷丸工艺参数等都有着很大的关联
，，具体如图1所示。。其中a、c属于 TA2
，，b、d属于TC4 。。由图1分析可知
，，抛丸后理论质量等级与抛射功夫出现显著的正有关关系
，，当抛射功夫越短时
，，抛丸后理论质量等级越低。。

3.2?尝试过程

将所选试样在混酸（HNO 3 ＋HF）酸液进行静态酸洗
，，接着别离放入分歧成分和参数的酸洗溶液中
，，对其了局进行丈量
，，了局如下表2所示。。

3.3?酸洗后的了局优化处置

对上述测试了局进行分析
，，发现针对同样酸液成分和参数的酸洗溶剂
，，TC4和TC4-H试样在酸洗终场功夫上拥有重要的差距
，，并且在酸洗后理论粗糙度上也难以达到尝试室的测试要求。。同时TA2、TA2-H试样也出现了同样的问题。。因而对其了局进行优化
，，决定选取肯定的抛丸处置。。了局发现
，，抛丸测试之后可能满足尝试要求。。并在此基础上对工艺进前进一步的改进
，，具体如下
，，第一
，，对上料基准进行改进
，，在上料基准进行酸洗处置之前
，，先对基料理论的进行处置
，，要求其满足理论无油、无水、无显著的湿润、无碱性物的要求
，，若是不切合
，，首先必要人为进行处置。。第二
，，要对于抛丸过程的工艺参数进行改进
，，首先
，，在抛丸工序的辊道速度上进行改进
，，使酸洗工序的辊道速度大于抛丸工序的辊道速度。。其次
，，在抛丸（电）流量和抛射速度上进行调整。。第三
，，对于混酸酸洗工艺参数进行改进
，，原先的混酸组成部门是HNO3+HF
，，在调整中
，，将HF的质量浓度和酸洗功夫进行节制
，，浓度节制在30g/L以下
，，酸洗功夫凭据实际节制在8分钟以下。。

当对工艺进行改进后
，，发现拥有优良的使用成效
，，通常来说
，，对于卧式喷淋酸洗出产线中单一混酸液的使用有两种重要的发展阶段
，，首先是对新技术进行试验的阶段
，，接着进行优化出产的利用阶段
，，在对其进行处置之后
，，发现可能提升一次抛丸酸洗合格率
，，并且有效解决了酸洗后钛板理论出现黑麻点、黄斑缺点问题。。

4、结论

（1）预先的抛丸处置工艺对于酸洗工艺的成效有着比力显著的影响
，，并且抛丸后理论质量等级与抛射的功夫有着比力显著的正有关
，，抛射功夫长
，，会使对应的理论质量等级高。。

（2）在对TA2钛和TC4钛合金进行别离测试后发现
，，选取选取混酸液HNO3质量浓度为120g/L
，，HF质量浓度为5g/L的酸液
，，将温度节制在45℃~55℃、功夫节制在8分钟不断成效最好
，，可能使酸洗后出现出银白色。。

凭据工艺试验的了局
，，抛丸-喷淋酸洗工艺对钛板进行理论处置可能有效的满足要求
，，并且可能比力好的实现后续的工艺处置。。

参考文件

[1] 吕孝根,张海成,罗恒军,张富淇,唐庆,万志奇.钛合金锻件理论酸洗工艺试验钻研[J].铸造与冲压,2021(05):42-45.

[2] 王建超,付明.TC4钛合金焊接前的酸洗工艺[J].资料；,2013,46(09):61.

[3] 方刚,邹建荣,卢亚锋,戚运莲.TC4钛合金加工图及其在板材轧制工艺分析中的利用[J].清华大学学报(天然科学版),2012,52(07):929-934.
