Ti5553(Ti-5Al-5Mo-5V-3Cr)合金是一种商用亚 稳态β 钛合金，，，其比强度较高、、质量轻、、断裂韧性、、淬 透性和耐蚀性较好[1~5] 。！！Ｓ酶呋躎i5553钛合金可制 造发起机舱、、机壳、、机翼以及机翼衔接构件等关键 部件[6~10] 。！！

选区激光溶解(Selective Laser Melting，，，SLM) 是一种先进的增材制作技术，，，可用于制作复杂状态 的金属零件[11~13] 。！！LM 使用的原资料是小粒径金 属粉末，，，在激光溶解过程中能均匀溶解和固化。！！＜ 光束聚焦到特定地位的金属粉末，，，使其瞬间溶解形 成一个极小的熔池。！！Ｒ徊憬鹗舴勰┤芙夂凸袒，，， 建造台降落一个细小的距离为下一层金属粉末提 供空间。！！Ｕ飧龉滩恍莘锤，，，直到制备出整个零 件。！！LM技术的优势有：可制作复杂几何状态的零 件、、资料利用率高、、制作效能高[14] 。！！５鹘诩す夤β 和扫描速度等 SLM 工艺参数，，，可扭转零件的致密 度等机能[15,16] 。！！hou 等[17] 使用 CT 分析了用分歧工 艺参数制作的样品中缺点的尺寸、、状态和空间分 布。！！Ｋ浅闪⒘艘桓鼋钡闾寤质牍ひ詹问 有关联的数学模型，，，证明使用无损 X 射线 CT 技术 可表征SLM零件中的缺点并优化制作工艺。！！ong 等[18] 钻研了激光和电子束选区溶解制备的 Ti-6Al4V零件中的缺点对其力学机能的影响，，，发现缺点使 资料的强度和延长率显著降低。！！ousová 等[19] 选取 分歧参数的 SLM 工艺制备了 Ti-6Al-4V 样品，，，发现 激光功率和扫描速度是影响其致密度和压缩机能的 关键参数。！！hoy等[20] 优化激光功率和扫描速度，，，用 SLM 技术制备出致密度高达 99.9% 的 Ti-6Al-4V 零件。！！

本文用SLM技术制备Ti5553合金构件，，，钻研激 光功率和扫描速度等工艺参数对其致密度等机能的 影响，，，分析缺点的特点和形成法规，，，以及力学机能与致密度的关系。！！

1、、尝试步骤

SLM成型用Ti5553粉末的粒径为15~53μm。！！Ｓ肁mProSP101型金属铺粉3D打印机制备尝试用Ti5553样品，，，粉层厚度为0.03mm，，，扫描间距为0.06mm,层间旋转角度为67°,条宽为10mm,激光光斑直径为0.06mm。！！Ｒ怨β屎蜕杷俣任淞可杓屏36组参数制备样品。！！＜す夤β饰70~120W，，，功率跨度为10W，，，扫描速度为300~800mm/s，，，跨度为100mm/s。！！Ｑ返某、、宽、、高均为10mm。！！

使用线切割从基板上截取样品，，，基板的材质为TC4。！！Ｔ36个样品中拔取9个试样，，，其定名(A1-C3)列于表1。！！

用GeminiSEM-300场发射扫描电子显微镜(SEM)观察用于打印的粉末的描摹。！！Ｑ卮蛴⊙烦沙し较虻慕孛娼厝〗鹣嗍匝，，，顺次用80#、、200#、、800#、、1500#、、2000#、、3000#砂纸打磨样品的理论，，，而后用二氧化硅抛光液抛光。！！Ｓ肁rchimedes法、、金相法和CT(Computed Tomography,推算机断层扫描)法丈量致密度。！！Ｓ肧HUJU SJ-300固体密度计和Ar-chimedes法测试样品的密度推算样品的致密度。！！Ｓ肏AL-100 ZEISS型光学显微镜(OM)观察样品中缺点的散布。！！＝9个打印样品别离加工成长4mm、、宽4mm和高6mm的立方体，，，用Xradia 515 Versa型X射线断层扫描仪统计样品的致密度，，，得到直观可见的缺点描摹、、数量、、体积分数图像。！！Ｓ肕TS Landmark型伺服液压节制测试系统依照GB/T73142017尺度测试样品的压缩机能，，，压缩速度为0.5mm/min，，，每个工艺参数测试2个样品，，，取其了局的均匀值。！！Ｓ妹芏燃普闪垦返拿芏，，，将其除以Ti5553的理论密度4.65g/cm3得到样品的致密度，，，孔隙率=1-致密度。！！

2、、尝试了局

表1拔取样品的编号和工艺参数

Table 1 The numbering and process parameters for sample selection

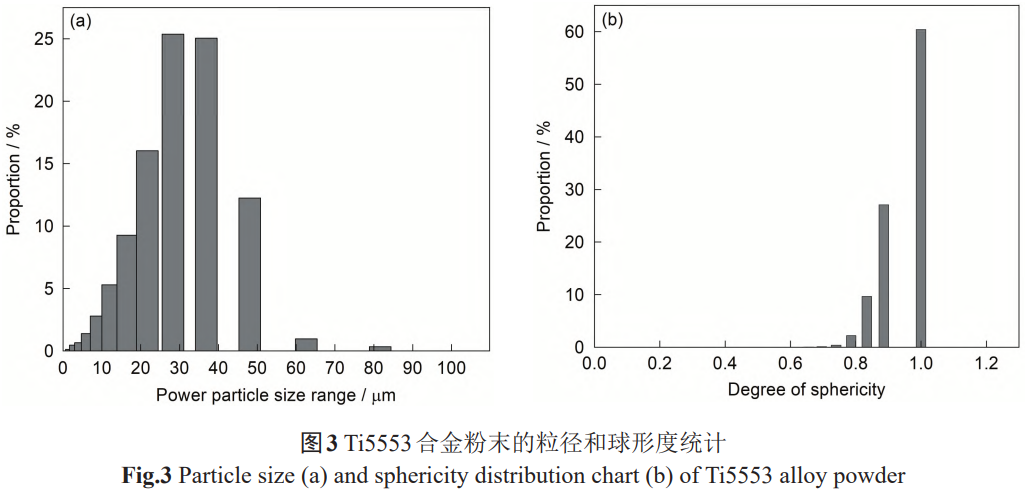

2.1 Ti5553合金粉末的描摹和粒度散布

2.2样品的致密度和孔隙率

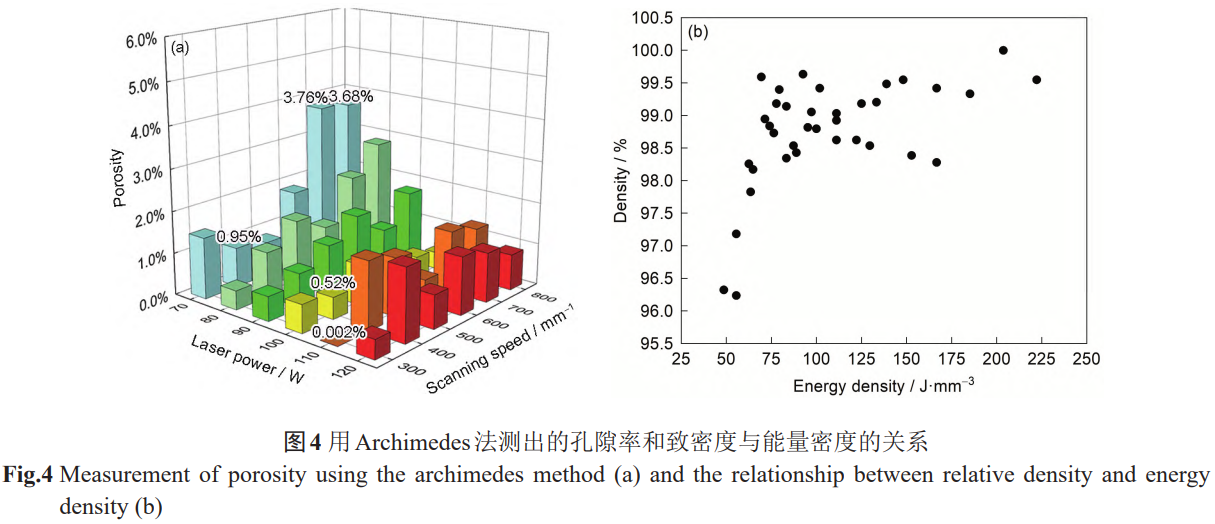

如图4a所示，，，激光功率为110W，，，扫描速度为300mm/s的样品，，，其最大体密度可达99.99%。！！Ｔ谝谎β氏律杷俣冉档褪姑芏忍岣，，，扫描速度为500~600mm/s的样品其致密度最高。！！Ｄ芰棵芏扔胫旅芏鹊墓叵瞪⒌阃，，，如图4b所示。！！？Ｄ芄豢闯，，，随着能量密度的提高致密度随之提高。！！９β矢哂200J/mm3时，，，致密度达到最大值后降低，，，由于过高的能量密度导致匙孔的形成。！！

率,再凭据孔隙率推算出致密度。！！

2.3样品中微观缺点的散布

2.4样品中的CT缺点

图5给出了分歧工艺参数样品的微观缺点散布。！！？Ｄ芄豢闯，，，在能量密度较低的A区域出现了较多的未熔合缺点;B区域中的缺点较少。！！Ｔ诠β什槐涞那榭鱿，，，扫描速度的提高使致密度降低，，，在金相照片中可见显著的未熔合缺点。！！９β饰70~90W时，，，这种情况尤为显著。！！

样品中缺点的描摹可分为两类:一类是能量密度较低时形成的状态不规定、、尺寸较大的未熔合缺点;另一类是能量密度过高时形成的球形度较大、、尺寸较小的匙孔,是粉末中的杂质气化形成的气孔。！！

图6给出了样品A1、、A2、、A3的CT图,图中分歧的色彩暗示缺点的巨细分歧。！！Ｔ诠β实陀70W的样品中缺点无规定且体积分数较大,分歧巨细的缺点均匀弥散散布。！！＝洗蟮奈慈酆先钡愠什还娑ǖ耐

圆状或片状，，，沿打印方向上的弗雷特直径较小，，，在打印方向的法平面方向弗雷特直径较大。！！Ｋ孀派杷俣鹊奶岣呷钡愕奶寤质岣(数量增多),缺点的最大弗雷特直径随之增大(表2)。！！3样品中缺点的最大弗雷特直径达到了4.237mm。！！Ｔ谀芰棵芏冉系偷难分形慈酆先钡慵，，，将较小的缺点连成较大且陆续的未熔合缺点群。！！Ｋ孀派杷俣鹊慕档驼庑┤钡闳褐鸩蕉峡捅湫，，，在A1样品中只见一个标红的较大缺点。！！

样品的致密度降低,在C2和C3样品中也观察到一个弗雷特直径较大的未熔合缺点。！！Ｔ贑1样品中状态规定、、球形度较高且体积分数较小的匙孔，，，是过高的能量密度使金属蒸发产生的气孔。！！

在功率不变的情况下，，，提高扫描速度使样品中的缺点增多、、体积分数提高和散布密集;在扫描速度不变的情况下，，，激光功率的提高使样品中的缺点数量削减、、体积分数降低。！！Ｕ馀，，，一味地提高激光功率和降低扫描速度并不能使致密度持续提高。！！９吣芰棵芏仁菇鹗舴勰┤芙夂蠼徊狡，，，熔融的金属凝固使样品中产生状态规定的气孔。！！

图7给出了B1、、B2和B3的CT图。！！Ｓ爰す夤β饰70W的样品相比，，，随着激光功率的提高可观测到未熔合缺点的体积分数降低、、数量削减。！！Ｓ牍β饰70W的样品一样的是，，，随着激光扫描速度的提高功率为100W的样品中不规定的未熔合缺点数量增多和体积分数提高。！！Ｔ贐1样品中可观察到较大的环状未熔合缺点。！！

用Archimedes法和金相法测得的致密度与用CT法测得的致密度比力，，，其差距如表3所示。！！？Ｄ芄豢闯,样品的致密度越低差距越大。！！Ｑ返闹旅芏仍礁，，，差距越小。！！

2.5样品的压缩机能

图8给出了C1、、C2和C3的CT图。！！Ｓ牍β饰70W和100W的6个样品相比，，，激光功率为120W的样品中未熔合缺点的体积分数大幅度降低，，，数量也大幅度削减。！！Ｉ杷俣鹊奶岣咭彩构β饰120W

表2CT样品中缺点的最大弗雷特直径

Table 2 Maximum Feret diameter of defects in CT samples

图9给出了样品的工程应力-应变曲线。！！Ｖ旅芏雀哂99%的样品其屈服强度为805.5~864 MPa,其中致密度为99.99%的C1样品其打印态屈服强度为862.5MPa。！！1、、A2、、A3、、B3样品在压缩过程中发

生了断裂失效，，，其他样品均未失效。！！Ｓ纱四芄淮，，，致密度低于98.71%的样品在压缩时失效。！！Ｆ揪萃9推算出各参数样品的屈服强度和对应的能量密度，，，如表4所示。！！

图10给出了分歧激光打印参数Ti5553的屈服强度及其与能量密度的关系。！！？Ｄ芄豢闯，，，在功率一样的前提下,随着扫描速度的提高屈服强度随之降低。！！Ｆ湓蚴,样品中的缺点对力学机能产生了较大的影响。！！Ｑ分械娜钡阍蕉、、缺点的尺寸越大,则样品的屈服强度越低[21]。！！＜す夤β释100W,B2样品的屈服强度最高(852MPa),比致密度较高的样品B1高。！！Ｍ，，，功率同为120W的样品C2和C1也出现了一样的情况。！！Ｋ孀拍芰棵芏鹊奶岣逿i5553样品的屈服强度随之提高，，，这种趋向在能量密度较低时尤为显著。！！Ｄ芰棵芏雀哂谠166.67J/mm3的样品,屈服强度趋于安稳。！！

表3分歧步骤测试的致密度及其误差

Table 3 Different methods for measuring relative density values and errors

Note: AM-the Archimedes Method

表4分歧参数Ti5553合金样品的能量密度与屈服强度

Table 4 Energy density and yield strength of Ti-5553 alloy with different parameters

3、、会商

3.1工艺参数对缺点形成的影响

样品的致密度与激光能量密度的关系，，，可暗示为

式中E为能量密度(J/mm3);P为激光功率(W);V为单元功夫内扫过的粉体体积(mm3);v为扫描速度(mm/s);h为粉层厚度(mm);d为扫描间距(mm)。！！Ｓ媒鹣喾ú馐灾旅芏鹊牧司峙，，，激光功率为110W、、扫描速度为300mm/s的样品致密度最高。！！Ｄ芰棵芏任203.7J/mm3制备的样品，，，其致密度为99.99%。！！Ｄ芰棵芏鹊奶岣呤寡返闹旅芏忍岣，，，但是过高的能量密度使金属产生气化,产生的匙孔使致密度降低。！！３⑹粤司峙，，，在能量密度一样的前提下，，，其它工艺参数分歧也使致密度分歧。！！Ｆ湓蚴，，，在能量密度足够高的前提下，，，提高激光功率和扫描速度也可能使轨迹从陆续状态转变为不规定和球化状态，，，从而影响构件的致密度[22]。！！Ｒ蚨，，，只凭据能量密度确定的最优参数，，，是不正确的。！！４油7a和图8c能够看出，，，扫描速度和激光功率都较高的样品，，，其中缺点的体积较大。！！＜す夤β屎蜕杷俣冉系偷难，，，其中的缺点体积较小。！！Ｕ馀，，，即便能量密度靠近，，，降低激光功率和扫描速度也能减小缺点的体积。！！１匾赋龅氖，，，本文关注激光功率和扫描速度对样品的组织和力学机能的影响，，，因而使用了一种层厚。！！２愫穹制缫蚕灾跋旃辜的缺点和组织[23]。！！Ｕ馀，，，调节层厚也是优化SLM制备的Ti5553构件的致密度和力学机能的有效伎俩。！！

3.2用分歧步骤丈量的致密度的误差和工艺参数影响压缩机能的机制

用金相法和Archimedes法测出的致密度有肯定的误差。！！Ｓ肁rchimedes法丈量致密度，，，样品的体积越小误差越大。！！Ｑ分腥钡愕奶寤质褪恳灿跋炱溲顾趸。！！Ｑ返娜钡阍缴、、体积越小，，，其压缩机能越高，，，尤其是致密度不高于99%时。！！Ｖ旅芏雀哂99%的样品(图5),B1的致密度为99.93%,屈服强度为843.5MPa,B2的致密度为99.62%，，，屈服强度为852 MPa。！！2的致密度低于B1，，，但是其屈服强度却高于B1。！！Ｖ旅芏雀哂99%的样品,缺点对力学机能的影响较小。！！Ｔ诠β室谎那疤嵯，，，扫描速度越高熔池的冷却越快，，，只能天生较小的晶粒，，，其屈服强度就比力高[24]。！！Ｍ，，，能量密度较低的样品拥有混合的柱状和细晶粒结构，，，由于熔池的重叠不及以突破柱状晶粒结构。！！Ｄ芰棵芏雀叩难烦鱿殖龅戎峋ЯＣ枘，，，由于其熔池足够大且重叠，，，整个区域熔融天生了等轴晶粒[25]。！！Ｓ胫淳а废啾，，，这些等轴晶样品拥有各向同性并拥有更好的塑性变形能力，，，因而其压缩机能更优。！！

4、、结论

(1)随着激光能量密度的提高，，，用选区激光溶解技术(SLM)制备的Ti5553合金样品缺点削减，，，致密度提高。！！Ｄ芰棵芏纫谎枪ひ詹问制绲难菲渲旅芏确制。！！

(2)在工艺窗口外，，，降低激光功率、、提高扫描速度使未熔合缺点的增多，，，提高激光功率、、降低扫描速度使状态规定、、体积较小的匙孔增多。！！

参考文件

[1] Leyens C, Peters M. Titanium and Titanium Alloys: Fundamentals and Applications[M]. Weinheim: Wiley-VCH Verlag GmbH&Co.KGaA,2003:1

[2] Fanning J C, Boyer R R. Ti-2003 Science and Technology[M].Weinheim: Wiley VCH, 2004: 1

[3] Jones N G, Dashwood R J, Jackson M, et al.β phase decomposi-tion in Ti-5Al-5Mo-5V-3Cr[J]. Acta Mater.,2009,57:3830

[4] Boyer R R, Briggs R D. The use ofβ titanium alloys in the aero-space industry[J].J.Mater.Eng.Perform.,2005,14:681

[5] Zhang H. Effects of heat treatment on microstructures and proper-ties ofa new type high strength beta titanium alloy[D]. Xi'an: Xi'an University of Architecture and Technology,2013

(张虎.热处置工艺对新型高强β钛合金组织和机能的影响[D].西安:西安构筑科技大学,2013)

[6] Panza-Giosa R. The effect of heat treatment on the microstructure evolution and mechanical properties of Ti-5Al-5V-5Mo-3Cr, and its potential application in landing gears[D]. Hamilton: McMaster University,2010

[7] Warchomicka F, Poletti C, Stockinger M. Study of the hot defor-mation behaviour in Ti-5Al-5Mo-5V-3Cr-1Zr[J]. Mater. Sci. Eng.,2011,528A:8277

[8] Jérome P.Advanced materials and technology for A380 structure[J].Aeronaut.Maint.Eng.,2003,(6):50

(杰罗姆P.A380结构的先进资料和技术-将来发展的技术平台[J].航空维修与工程,2003,(6):50)

[9] Parida A K, Maity K. Analysis of some critical aspects in hot ma-chining of Ti-5553 superalloy: experimental and FE analysis[J].Def.Technol.,2019,15:344-352

[10] Zopp C, Blimer S, Schubert F, et al. Processing of a metastable ti-tanium alloy(Ti-5553) by selective laser melting[J]. Ain Shams Eng.J.,2017,8:475

[11] Kurzynowski T, Pawlak A, Smolina I. The potential of SLM tech-nology for processing magnesium alloys in aerospace industry[J].Arch.Civ.Mech.Eng.,2020,20:23

[12] Zhang W N, Wang L Z, Feng Z X, et al. Research progress on se-

lective laser melting(SLM) of magnesium alloys: a review[J]. Op-tik,2020,207:163842

[13] Huang J, Yan X C, Chang C, et al. Pure copper components fabri-cated by cold spray(CS) and selective laser melting(SLM) tech-nology[J]. Surf. Coat. Technol.,2020,395:125936

[14] Vekilov S S, Lipovskyi V I, Marchan R A, et al. Distinctive fea-tures of SLM technology application for manufacturing of LPRE components[J]. J. Rocket-Space Technol.,2021,29(4):112

[15] Jia H L, Sun H, Wang H Z, et al. Scanning strategy in selective la-ser melting(SLM): a review[J]. Int. J. Adv. Manuf. Technol.,2021,113:2413

[16] Razavykia A, Brusa E, Delprete C, et al. An overview of additive manufacturing technologies-a review to technical synthesis in nu-merical study of selective laser melting[J]. Materials(Basel),2020,13(17):3895

[17] Zhou X, Dai N, Chu M Q, et al. X-ray CT analysis of the influence of process on defect in Ti-6Al-4V parts produced with Selective Laser Melting technology[J]. Int. J. Adv. Manuf. Technol., 2020,106:3

[18] Gong H J, Rafi K, Gu H F, et al. Influence of defects on mechani-cal properties of Ti-6Al-4V components produced by selective la-ser melting and electron beam melting[J]. Mater. Des., 2015,86:545

[19] Fousová M, Vojtech D, Kubasek J, et al. Promising characteristics of gradient porosity Ti-6Al-4V alloy prepared by SLM process[J].J. Mech. Behav.Biomed. Mater.,2017,69:368

[20] Choy S Y, Sun C N, Leong K F, et al. Compressive properties of Ti-6Al-4V lattice structures fabricated by selective laser melting:Design, orientation and density[J]. Addit. Manuf.,2017,16:213

[21] Liu W, Chen C Y, Shuai S S, et al. Study of pore defect and me-chanical properties in selective laser melted Ti6Al4V alloy based on X-ray computed tomography[J]. Mater. Sci. Eng., 2020, 797A:139981

[22] Bertoli U S, Wolfer A J, Matthews M J, et al. On the limitations of volumetric energy density as a design parameter for selective laser melting[J]. Mater. Des.,2017,113:331

[23] Shi X Z, Yan C, Feng W W, et al. Effect of high layer thickness on surface quality and defect behavior of Ti-6Al-4V fabricated by selective laser melting[J]. Opt. Lasers Technol., 2020, 132:106471

[24] Wang F Z, Zhang C H, Cui X, et al. Effect of energy density on the defects, microstructure, and mechanical properties of selective-la-ser-melted 24CrNiMo low-alloy steel[J]. J. Mater. Eng. Perform.,2022,31:3520

[25] Kirka M M, Lee Y, Greeley D A, et al. Strategy for texture man-agement in metals additive manufacturing[J]. JOM, 2017, 69(3):523

（注，，，原文标题：激光功率和扫描速度对SLM制备Ti5553合金机能的影响）
