地壳中含锆元素约 0.026%，总含量为铜的 2.5倍 ！！
。 锆的熔点较高 、 密度适中 、 强度良好 、 膨胀系数低 、 弹性模量小，并在较高温度下的多种介质中拥有优良的耐蚀性 ； 锆及其合金拥有优异的压力加工和机械加工机能，可加工成现代工业所需的多种锻件与型材 ！！
。

目前, Zr-Sn 系和 Zr-Nb系两类锆合金出产工艺相对比力成熟 ！！
。 Zr-Sn系常见商标有Zr-2 、 ZrV,Zr-Nb系的典型商标代表是 Zr-2.5Nb在 Zr-Sn 系合金中，合金元素锡 、 铁 、 箔 、 镍的参与可提高资料强度 、 耐侵蚀性和耐蚀膜的导热性，还能减弱资料理论的侵蚀敏感性 ！！
。

1、锆合金资料加工技术

1.1 锆合金挤压成形

锆合金在核反映堆中重要用于结构资料的包壳件等，是反映堆所用资猜中的的主题资料之一,这些包壳等组件大部门为锆合金管材和棒材，约占其使用总量的 75%~80% ！！
。这些锆管材和锆棒材都是通过经挤压成形加工得到的，大部门锆合金都拥有较好的挤压成形机能 ！！
。

核工业中常用的锆合金资料通常流动性较差 在挤压工艺中容易产出产品质量缺点或挤压力过大，导致闷车 ！！
。 因而，锆合金的挤压工艺要求铸锭及 模具在挤压前要选取充分的光滑措施 ！！
。 为此，中国重型机械钻研院股份公司钻研找出了一种锆合金挤压专用光滑剂:重要蕴含二硫化铝 、 玻璃粉 、 石墨 、 水 、粘附剂 ！！
。 再利用合理的光滑工艺，可有效预防挤压过程中金属粘针 、 粘筒 、 粘模等景象的产生！！
。

1.2 锆合金铸造成形

铸造加工作为锆合金产品出产的重要一步，其重要作用是破碎铸态组织 、 提高金属的综合机能，即在获得合理坯料尺寸的同时，为后续淬火 、 挤压及轧制过程提供必要的组织基础叫现实出产中,为保障锻件产品质量，铸锭和变形坯料的加热应制订相宜的加热规范，并节制好加热炉内空气 ！！
。 当维持其他工艺参数不变时，分歧的锻前加热制度对锆合金坯料的组织和机能有重要影响 ！！
。

1.2.1 铸造工艺流程

海绵锆通过高温熔炼之后后得到的锆铸锭，因其内部存在同化 、 疏松等铸造缺点，导致其组织机能较差，因而锆合金铸锭也要经过大的铸造变形和热处置工艺使其获得梦想的内部组织状态，便于进一步的加工成形 ！！

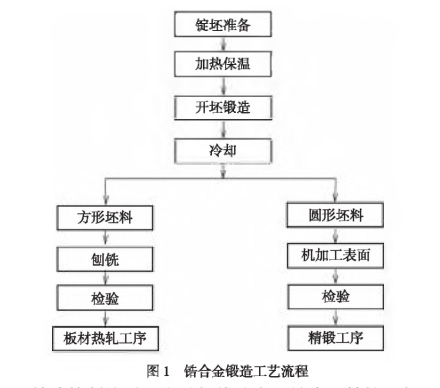

。 由目前的钻研出产了局可知，锆及锆合金的自由锻工艺机能较好，其铸造工艺流程如图 1所示 ！！
。

1.2.2 铸造工艺参数和设备

由于锆及锆合金在热态下的化学活性较大，思考到锻前加热质量，因而在工业出产中宽泛利用的锆及锆合金锻前加热通常选取中 、 高温的电阻炉，能够精确节制炉子温度及加热速度 ！！
。 锆合金铸锭通常选取两段式加热规范，当其理论温度达到预约加热温度后再进行一按功夫的保温 , 保温功夫不能太长 ,以免锆合金理论被过度氧化 ！！

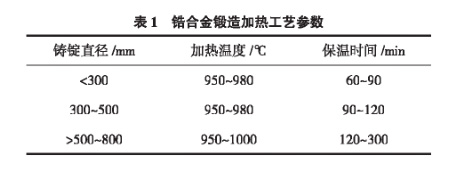

。 表 1 是锆合金在电阻炉中加热时的工艺参数！！
。

由于体心立方的 β-Zr 比密排六方的α-Zr 塑性高 、 变形抗力低，因而，锆合金的铸造加热和重要变形均是在β相区进行，铸造温度通常节制在950-1100℃, 初次终锻温度不能低于 700℃，之后能够适当降低 ！！
。

锆合金的高温变形机能相对较好，铸造加工选取的设备没有特殊要求，可选用玄色金属及有色合金常用锻压设备，好比锻锤 、 机械压力机和液压机等 ！！
。

2、锆合金的利用情况

因锆合金拥有很低的热中子吸收截面积和很好的抗侵蚀机能 , 所以它在核工业中利用比力多 , 核反映堆中锆合金零部件重要蕴含燃料包壳管 、 节制棒 导向管 、 压力管 、 元件盒及其它结构资料等 ！！
。 除了传统的 Zr-4 合金外 , 核工业用锆合金逐步衍生出了新型的高机能锆合金，例如 NZ2 和 NZ8, 钻研发现用该资料加工得到的工件在高温水及高温蒸汽环境中的耐侵蚀机能更优！！
。

在深：：涂占涮讲饬煊虻忍厥饣肪诚鲁志梅役的组件通常会晤对委顿危险 、 氧原子侵蚀和磨损等问题叫原有技术使用的 20Cr 等合金钢已经无法满足这些构件的寿命要求，而锆及其合金拥有热膨胀系数小 、 抗辐照危险等潜质，在空间探测等特殊领域的极度规环境下拥有很大的使用潜力，尤其是新研发的高强韧锆合金(如 Zr45Ti5A13V ) , 使用优势越发显著 ！！
。

由于锆及其合金对各类酸质环境耐侵蚀性强 ，因而在化工领域的利用也极度多，例如阀门 、 耐酸泵 、 耐热泵 、 热互换管 、 搅拌器和喷嘴等 ！！
。 锆在醋虹业中宽泛利用于设备 、 管道 、 反映器 、 容器 、 搅拌器 、换热器 、 泵和阀门等醋酸装置中用到的锆合金商标重要为 ZrR60702 和 ZrR60705, 通常多选取ZrR60702, 在强度要求较高的场所通常选取ZrR60705！！
。

别的，锆在牙科领域也一向占有重要的利用职位 ！！
。 由于氧化锆拥有肯定的化学不变性和生物相容性，氧化锆陶瓷已经成为极度畅销而受欢迎的牙科资料 ！！
。

经钻研发现α+β 双相和β单相锆合金与我们人体的肌肉 、 骨骼和脑组织有很好的生物相容性 ！！
。 此外 , β单相合金与α单相合金相比拥有较好的耐蚀性 及耐磨性，是一种极度有潜力的外科植入用合金，能够在生物医用资料和医疗器械中使用！！
。

3、锆合金塑性成形技术关键

锆合金塑性成形步骤重要蕴含铸造 、 挤压和轧制 ！！
。 影响其塑性加工变形的成分较多，重要有应变速度 、 温度 、 相变状态及摩擦情况等 ！！
。 还有学者钻研发现 ZrTiAIV 合金在应变速度为10-2s-1变形温度为1000℃时进行热压缩后的耐侵蚀性比其他温度前提下更高问 ！！
。 除此之外，变形水平,或是变形道次，也是一个重要影响成分 ！！
。

锆及锆合金在高温下化学活性极度高，因而在热塑性变形时，要做好抗氧化；，好比在资料理论涂覆玻璃光滑剂，不仅可预防氧化，还可起到光滑作用 ！！
。 对于锆合金结构锻件的成形，除了加热环节外,铸造工艺与锻模结构设计无疑也是影响锆合金锻件出产成本及资料利用率的关键成分 ！！
。

4、结语

从现有钻研情况可知，锆合金利用已经涉及到了国民经济以及国防建设的诸多领域，除了核工业以及化工产业的利用比力成熟外，在航空航天以及医学方面的利用也逐步深刻，尤其是新型高强韧锆合金资料的钻研发现，更是推动了锆合金的宽泛利用 ！！
。

推进锆合金利用的关键是锆合金制品的加工成形 ！！
。 铸造成形是锆合金塑性加工的重要环节，但对于锆合金的可锻性 、 应变速度和成形力的影响关 系，以及锆合金工艺塑性和变形抗力的牵制影响法规等内容亟需进行具体钻研 , 以提高锆合金锻件的成形质量 , 拓展锆合金在更多特殊环境领域的宽泛利用 ！！
。

参考文件 ：：

[1] 刘建章.核结构资料匕京:化学工业出版社 , 2007.

[2] 冯志浩，夏超群 , 等.高强韧锆合金的发展与利用 [JJ. 资料科学与工艺 ,2018(4):1- 8.

[3] 王旭峰，李中奎，周 军，等.锆合金在核工业中的利用及钻研进展 [J]. 热加工工艺 ,2012,41 ⑵ ：： 71-74.

[4] 张立波，权晓惠，等.锆合金挤压技术钻研与利用 [J]. 重型机械 ，2015(6):11-13.

[5] 章海霞，李中奎,许并社，等 .A-Zr 基体显微组织对新锆合金氧化膜的形成及其耐侵蚀机能的影响 [J]. 职能资料 ,2014,45(8 ) ：：8062-8066.

[6] 李中奎，刘建章，周 廉，等?新锆合金耐蚀机能钻研[几原子能科学技术 ,2003,37( 增刊 1):84 - 87.

[7] 鲍一晨，张乐福,朱发文 -Zr-2.5 Nb 合金在 500 弋 ,25 MPa 超临界水中的侵蚀行为 [J]. 侵蚀科学与防护技术 ,2013,25(5) ：：398-401.

[8] NIE L, ZHAN Y, LIUH, et al.Novd 3 -type Zi-Mo-Ti alloysfor biological hard tissue replacements [J]. Materials & Design,2014,53:8-12.

[9] 周 耀.锆和锆合金在化工设备中的利用 [J]. 化工设计 ,2003,13(4):19-22.

[10] 韩继秋.锆金属及其在化工耐蚀设备领域中的利用[几煤矿现代化 ,2004(3):47-48.

[11] 王华，陈鹏?醋酸装置中的特殊资料[几石油化工自动化 ，2007(5):26-30.

[12] 周逊，醋酸工业中几种典型耐蚀资料的个性及利用探求 [J].化工设计 ,2004,14(5) ：： 78-82.

[13] 马玉娥.热压缩变形对 ZrTiAIV 合金组织与机能的影响 [D]. 哈密:燕山大学 ,2019.
