引言

TC2钛合金是一种中等强度的α＋β型钛合金，，，含有约4％Al和约1.5％Mn[1]。该合金板材的成形机能较好，，，在热态和有限的冷态下均拥有不变的成形机能。TC2钛合金结构件可能在350℃以下的温度运行2000ｈ，，，可在航空航天领域利用，，，尤其适合制作飞机机翼、
、、安谧面、
、、襟翼和机翼等构件及焊接结构件，，，利用极度宽泛[2-4]。

热处置是一种常用的资料加工伎俩，，，对改善资料组织和机能拥有显著的作用，，，分歧的热处置工艺有分歧的作用。TC2钛合金是一种新型合金，，，目前，，，热处置工艺对TC2合金板材组织和机能的影响的钻研还鲜有报道，，，因而有必要对其进行深刻钻研。

本文对TC2钛合金板材进行了分歧温度的退火处置，，，检测了退火后板材的组织和硬度，，，以揭示退火温度对TC2合金板材组织和机能的影响，，，获得合理的热处置工艺参数，，，供现实出产参考。

1、
、、试验过程和步骤

试验钻研用TC2钛合金板材，，，选取二次真空自耗电弧炉熔炼，，，铸坯经热轧机反复叠扎成1mm厚的板材。板材的热轧态微观组织如图1所示。图1批注，，，TC2钛合金板材的热轧态组织重要为初生的α相和转变的β相，，，且散布比力均匀。

通过金相法测得TC2合金的相变点为（955±5）℃。

选取线切割制备试样，，，尺寸为20mm×10mm×1mm，，，而后将试样分成4组，，，别离进行退火处置。

退火温度别离为650℃、
、、680℃、
、、710℃和740℃，，，保温1ｈ空冷。热处置设备为ＫＴＹ9100型高温箱式电阻炉，，，热处置实现后制备金相试样（镶嵌、
、、粗磨、
、、精磨、
、、化学抛光和精抛），，，而后选取ＤＭＩ5000Ｍ金相显微镜观察显微组织。选取ＨＶＳ10型数显小负荷维氏硬度计丈量硬度。

2、
、、试验了局及分析

2.1显微观组织

图2为分歧温度退火后TC2钛合金板材的显微组织。由图2能够看出，，，在650℃和680℃退火的板材，，，其微观组织的差距比力显著，，，固然均为双相组织，，，但α相和β相的含量和散布显著分歧。其原因可能是，，，退火温度升高，，，使得微观组织中藐小的次生α相逐步溶入基体而隐没，，，而比力粗壮的α相则得以持续存在并缓慢长大。当退火温度升高到710℃时，，，退火后板材的微观组织又产生了变动，，，次生α相长大，，，起头形成链状和短棒状结构，，，同时β相也逐步长大，，，归并晶界上的α相，，，呈不规定状态。随着退火温度升到740℃，，，退火后板材中 β相向α相转化，，，含量削减，，，α相持续长大，，，起头出现近似片状的组织。

2.2硬度

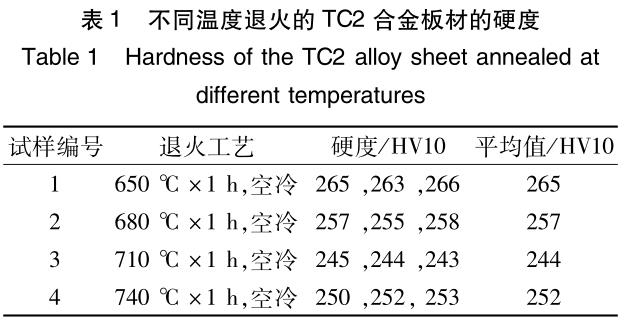

选取ＨＶＳ-10型数显小负荷维氏硬度测定热处置后试样的硬度，，，每个试样测3点，，，取均匀值，，，了局列于表1。由表1能够看出，，，退火温度对TC2合金板材的硬度有肯定影响，，，可能是由于退火温度相差不太大，，，这种差距不是太显著，，，但种硬度差距与微观组织的变动相吻合。

3、
、、结论

（1）随着退火温度从650℃升高至740℃，，，TC2钛合金板材的微观组织不休变动：：：首先是小的次生α相逐步溶入基体而隐没，，，比力粗壮的α相得以持续存在并慢慢长大；；；而后形成链状和短棒状结构，，，同时β相也逐步长大，，，归并晶界的α相，，，出现不规定状态；；；最后α相长大成近似片状。

（2）TC2钛合金板材的硬度随着退火温度的升高先降低后升高，，，650℃退火的板材硬度最高，，，710℃退火的最低，，，但硬度随退火温度的升高而变动的幅度不大。

参考文件

[1]颜鸣皋，，，刘伯操，，，吴世平，，，等.中国航空资料手册[Ｍ].2版.北京：：：中国尺度出版社，，，2002.

[2]曹春晓.航空用钛合金的发展概况[Ｊ].航空科学技术，，，2005（4）：：：3-6.

[3]赵永庆，，，奚正平，，，曲恒磊，，，等.我国航空用钛合金资料钻研近况[Ｊ].航空资料学报，，，2003，，，10（23）：：：215217.

[4]黄张洪，，，曲恒磊，，，邓超，，，等.航空用钛及钛合金的发展及利用[Ｊ].资料导报，，，2011，，，25（1）：：：102-104.
