TA15钛合金的名义成分为 Ti-6.5Al-2Zr-1Mo-1V ，，属于高 Al 当量的近 α 型钛合金。。。 该合金既拥有α 型钛合金的热不变性和可焊性，，又拥有靠近于 α+β 型钛合金的工艺塑性，， 是一种综合机能良好的钛合金。。。 与国内和西方国度宽泛使用的Ti-6Al-4V合金比力，， 当工作温度提高到 450～500℃ 时，， TA15 合金的强度优越性显著，， 可逾越 100～150MPa 。。。 所以，，TA15 合金被宽泛用于制作高机能飞机的重要构件 [1] 。。。

目前国内 2mm 厚的TA15钛合金板通常都由冷轧出制品 [2] ，，但由于TA15合金冷变形抗力大，，冷轧出产工序多，，工艺复杂，，对设备要求较高。。。 本文选取轧2800mm 热轧机，，通过轧制叠焊的TA15钛板材，，直接轧出 2mm 制品板的工艺路线，， 进展能利用现有设备，， 在满足 TA15 合金薄板工艺与力学机能的基础上提逾越产效能，，提升产品资料利用率。。。

1、、、试验资料和设备

本试验资料选取规格为164mm 厚的 TA15 钛合金板坯，，用差热法测得相变点为（ 994±5 ） ℃ ，，化学成分满足 GB/T3620 尺度要求。。。 板坯经过三个轧程的热轧轧制后得到 4mm 厚的板材。。。

重要出产设备为 2800mm 四辊可逆热轧机组和 1780mm 六辊可逆冷轧机组。。。

2、、、试验步骤

凭据持久堆集的钛及钛合金轧制经验及 TA15钛合金机能的特点 [3]
：：设计了 TA15 钛合金薄板的热叠轧工艺（规划 1 ），，传统的冷轧工艺记为规划2 。。。 对两规划制备的制品板材取样观察金相组织，， 测试力学机能，，检验板材的资料利用率。。。

2.1 试验规划1

规划 1 工艺流程为
：： 理论处置 1→ 重叠焊接 →热轧轧制 → 热处置 → 分离剪切 → 理论处置 2→ 制品切割。。。 将 4 张 4mm 板材理论处置后使用氩弧焊焊接起来，， 焊接后的板材加热后使用 2800mm 热轧机轧制。。。 轧制设计为 6 道次，，道次变形量最大为20% ，，总变形量 45% ，，单张板材厚度为 2.2 mm ，，轧制后的板材进行大气退火处置，， 而后使用剪床剪切分离并预剪切，，最后校形，，理论处置后得到4张制品板材。。。

2.2 试验规划2

规划 2 工艺流程为
：：半制品退火 1→ 理论处置1→ 冷轧 1→ 半制品退火 2→ 理论处置 2→ 冷轧 2→ 热处置 → 理论处置 3→ 制品剪切。。。 将 4 张 4mm板材进行半制品退火，， 理论处置后使用 1780 mm冷轧机轧至 2.8 mm 厚半制品板材（冷轧 1 ），，轧程变形量为 30% 。。。 进行一次半制品退火和理论处置；；；

而后使用 1780 mm 冷轧机由 2.8 mm 轧至 2.2 mm制品厚度（冷轧 2 ），，轧制变形量为 21% 。。。 制品热处置后，，板材进行校形，，理论处置后最终得到 4 张制品板材。。。

3、、、试验了局及会商

3.1 出产效能对比

规划 1 不必要中央退火，，但必要将半制品板材剪切至一样的长宽尺寸并使用氩弧焊焊接起来；；；一个轧程就能够将 4mm 厚板材轧至 2.2mm 指标厚度，， 从半制品到制品最快 1d 就能够实现出产。。。 规划 2 必要进行两次中央退火，，两次理论处置，，理论处置必要进行碱酸洗。。。 为了预防头部掉渣，，轧制前必要在 TA15 合金板材头尾焊接一致厚度的纯钛料头，，焊接工序要在等离子焊机上进行，，轧制时为了尽可能预防裂纹、、、边裂等缺点，，还要使用温轧炉预先对板材进行加热处置，，冷轧从半制品到制品最快必要 4d 功夫。。。 综上所述，， 规划 1 的出产效能要大大高于规划 2 。。。

3.2 资料利用率对比

两种出产工艺工序损耗与资料利用率见表 1 。。。

由表 1 能够看出
：： 由于规划 2 必要进行屡次理论处置，，其会大大提高板材的无形损耗。。。 切边、、、切头尾等有形损耗，，两种工艺险些一样。。。 综上所述，，规划1 譬喻案 1 的资料利用率要逾越 5% 。。。

3.3 组织机能对比

对两种规划所得到的 2mm 厚 TA15 合金板材进行一样制度的热处置，， 取试样观察横纵向显微组织，，如图 1 所示。。。 两种规划出产出的制品板材，，其显微组织均为（ α+β ）两相区加工的均匀组织。。。两者组织描摹重要差距在
：： ① 规划 1 板材组织中存在约 <10% 的“加工流线”，，而规划 2 板材组织根基出现等轴状，，无显著“加工流线”；；； ② 规划 1 板材的均匀晶粒巨细 4.5～5.0μm ，，规划 2 板材的均匀晶粒巨细 3.5～4.0μm ，，即规划 2 板材的组织越发藐小。。。

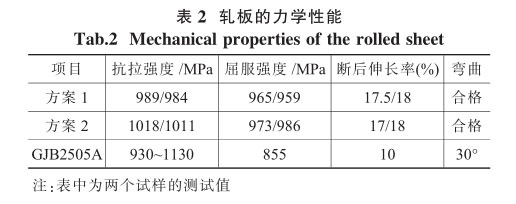

按 GJB2505A-2005 尺度取样测试室温力学机能，，了局如表 2 所示。。。 由表 2 能够看出
：：两种规划在一样制度的热处置后机能均满足 GJB2505A-2005尺度要求，， 并且都有很大的富足量。。。 规划 2 的抗拉强度要高于叠轧板材 30MPa 左右，，这是由于冷轧板材晶粒尺寸越发藐小 [4] ，，组织越发均匀，，两种加工工艺板材断后伸长率相差不大。。。

4、、、结论

（ 1 ） 热叠轧比冷轧缩短了工艺流程，， 削减了中央工序，，出产周期要比冷轧缩短 3d 功夫。。。

（ 2 ） 热轧叠轧工艺的资料利用率要比冷轧工艺逾越 5% 。。。 选取两种工艺都能出产出满足力学机能和工艺机能要求的钛板材。。。

参考文件
：：

[1] 李兴无 ．TA15 合金及其在飞机结构中的利用远景 [J]． 钛工业进展，， 2003 ，， 20(4)
：： 90-94．

[2] 刘瑞明 ．TA15 合金板材的组织与机能钻研 [J]． 资料开发与利用，， 2005 ，， 20(4)
：： 23-26．

[3] 沙爱学，，李兴无，，储俊鹏 ．TA15 钛合金的通常退火 [J]． 罕见金属，， 2003 ，， 27(1)
：： 213-215．

[4] 张杰，，王蕊宁，，王彦浩 ． 热处置对 TA15 合金板材组织机能的影响 [J]． 特钢技术，， 2014 ，， 20(1)
：： 27-28
