航天用资料及其制备技术的发展是新型航天器实现多职能性、、高机能、、高靠得住性和成本效益的基础和保障[1-4]。。。镍基高温合金拥有优异的室温/高温力学机能、、高温抗氧化机能与耐蚀机能，，因而在航天领域得到重要利用，，如航天器发起机热端部件[5]和航天器防热系统[6]。。。
相较于航空领域，，航天领域对于高温合金部件的制作要求越发刻薄，，出现出越发复杂化、、薄壁化、、复合化、、一体化等趋向。。。以高机能液体火箭发起机点火室为例[7]，，其部件往往露出在高热、、负荷等工作环境中，，因而必要进行高效能的冷却。。。传统的减材或等材加工技术无法胜任此类怪异且奇妙的冷却系统的制备。。。
20 世纪 80 年代后期发展起来的增材制作（AdditiveManufacturing，，AM）技术[8]作为一种先进的一体化制作技术，，正逐步成为镍基高温合金复杂构件制备的颠覆性技术[9]。。。与传统制作步骤相比，，AM 成形技术在缩减零件数、、缩短出产周期、、降低成本、、实现复杂结构自由设计，，从而实现轻量化、、多组件整合和机能提高方面展示出巨大优势[4,7,10-15]。。。
文中以航天领域最常用的 IN 718 和 IN 625 合金为例，，具体论说了镍基高温合金增材制作工艺优化步骤、、微观组织特点、、增材制作后热处置工艺的钻研近况，，同时展示了几个增材制作镍基高温合金航天构件案例，，以期为增材制作镍基高温合金在航天领域的进一步利用提供参考。。。
1、、 航天领域常用镍基高温合金
镍基高温合金是以镍为基体（含量通常大于 50%）的高温合金，，在 650~1 000 ℃领域内拥有较高强度、、优良抗氧化和抗燃气侵蚀能力等综合机能[16]。。。镍基高温合金商标众多，，目前已有大量的综述文件[17-25]对其发展过程、、成分、、微观组织、、力学机能、、服役机能及制备技术进行了具体总结。。。准则上，，航空用镍基高温合金都能够用于航天领域，，但就现有文件资料可知，，航天领域用镍基高温合金[13,26-29]重要蕴含 IN 718、、IN625、、Rene′41、、MAR?M 246、、Incoloy 903、、IN X?750、、Astroloy、、Alloy 713C、、Rene′95、、Hastelloy 系列、、IN617、、GH4202、、GH4642 和 GH4587 等。。。
在航天器发起机领域[1]，，选用高温合金的重要凭据是部件服役时的受力情况。。。工作叶片、、轮盘、、涡轮转子和紧固件等受力复杂部件对资料力学机能要求极为严格，，通常选用机能更好的沉淀硬化型镍基高温合金，，如用作轮盘资料的 IN 718、、Rene′41、、Astroloy合金和用于制备定向结晶铸造叶片的 Alloy713C、、Mar?M246 合金[5]。。。对只受高温静负载或不大的热应力和振动应力作用的部件，，则更多地思考抗高温氧化机能，，如 IN 625 合金被用于制作“超 X”打算中超音速巡航飞行器以及飞机状航天器的发起机出气口和进气口节制板[1]。。。在航天器防热系统方面[6,30-31]，，镍基高温合金通常用于制备金属热防护结构的蜂窝夹芯结构或蒙皮。。。
图 1 所示为第 3 代金属防热系统规划示意图[30]，，其稀少蜂窝芯层和侧壁薄板选用 IN 617 镍基高温合金。。。该合金为固溶强化型高温合金，，拥有良好的高温抗氧化性和高温强度，，可接受 982~1 038 ℃的高温，，极限瞬时耐热可达约 1 093 ℃，，合用于>650 ℃的较高温区[6]。。。
随着增材制作技术理论钻研的不休发展，，激光增材制作的一体化构件在航天领域受到越来越多的关注[4,32-44]。。。IN 718 和 IN 625 合金是航天领域最常用的两类合金，，也是被报道和钻研得最多的两类镍基高温合金，，二者总计占比达到约 83%[45]。。。二者的名义化学成分如表 1 所示。。。
只管 IN 718 和 IN 625 合金的化学成分靠近，，但其强化机理分歧：：IN 718 是一种以 γ''相作为重要强化相，，γ'相作为辅助强化相，，晶间 δ 相作为晶界强化相的 沉 淀 硬 化 型 合 金 ；；； IN 625 是 一 种 以 难 熔 金 属Nb/Mo 固溶强化为主，，辅以各类碳化物（MC、、M6C、、M23C6）强化的 Ni?Cr 基固溶强化型合金。。。下文以 IN718 和 IN 625 合金为例，，具体综述镍基高温合金增材制作工艺优化、、组织特点及增材制作后热处置的钻研近况。。。
2、、 航天领域用镍基高温合金资料的增材制作技术钻研
2.1 工艺优化步骤
IN 718 和 IN 625 合金拥有类似的密度和溶解区间[48]，，且（Al+Ti）的质量分数均远低于 4%，，属于易焊合金[49]。。。但两者对增材制作工艺参数的敏感性存在较大差距。。。例如，，Zhong 等[48]钻研批注，，在一样的增材制作工艺参数前提下，，IN 625 合金的致密度（孔隙率为 0.009%）显著高于 IN 718 合金（孔隙率为0.69%），，且 IN 625 合金的凝固组织更细。。。这重要是由于 IN 625 合金熔池内部的对流更强，，提高了凝固速度，，推进了气体排出。。。这一了局也批注，，对于特定的镍基高温合金资料，，须进行更详细的增材制作工艺参数优化钻研。。。增材制作工艺的综合加工图能够急剧筛选出适合某种资料的增材制作工艺参数领域。。。以激光粉末床熔融（Laser Powder Bed Fusion，，LPBF）增材制作技术[50]为例，，在思考节制熔池几何尺寸特点（图 2a）的基础上，，综合思考影响熔池的能量密度，，能够成立LPBF 综合加工图（图 2b）。。。在加工工艺窗口内（图2b 中 III 区）可获得搭接优良、、缺点较少的增材制作镍基高温合金资料。。。
另一方面，，尝试设计步骤能够用至少的尝试次数急剧筛选出关键工艺参数项及其参数领域，，并据此确定最优化的工艺参数组合，，在增材制作工艺参数优化过程中也被宽泛地利用[51-54]。。。Moradi 等[51]使用全因子设计尝试步骤，，系统钻研了激光扫描速度、、送粉速度和扫描战术对直接激光金属沉积（Direct LaserMetal Deposition，，DLMD）增材制作 IN 718 合金的几何尺寸、、硬度尺度差和增材制作壁不变性的影响，，基于统计分析获得了最佳的工艺前提：：扫描速度2.5 mm/s、、送粉速度 28.52 g/min、、单向扫描模式。。。
Benoit 等[53]钻研了合金成分和 LPBF 工艺参数对 IN625 合金缺点形成的影响法规（图 3）。。。了局批注，，LPBF?IN 625 合金的裂纹对资料的成分极度敏感：：当合金粉中含有较高含量的 Si 和 Nb 时，，无论若何优化工艺参数，，裂纹都无法解除；；；在低 Si 和 Nb 含量时，，样品中不存在裂纹，，且能够通过优化工艺参数获得低孔隙率样品。。。
2.2 增材制作镍基高温合金的微观组织
金属增材制作层层沉积的过程现实上是很多小尺寸熔池反复累加的过程，，其宏微观组织特点性质上是由金属溶解和凝固过程中的传热和传质过程决定的。。。Liu 等[50]凭据增材制作过程中的热汗青，，将增材制作的微观结构划分为凝固微观结构（蕴含柱晶结构和晶间析出相）和凝固后微观结构（由应力和热循环而引起的位错胞和纳米析出相），，使增材制作镍基高温合金的微观组织出现出跨尺度的分级结构特点[55]。。。
一方面，，对凝固组织而言，，晶粒描摹和尺寸可凭据经典凝固理论进行分析[56]。。。通常，，增材制作的温度梯度和凝固速度都极高，，使增材制作镍基高温合金出现出比传统制备工艺更藐小的枝晶/胞晶和析出相尺寸 [57] ，， 且 在 较 大 的 激 光 能 量 密 度 范 围 内 （ 4.1~300.0 J/mm2），，胞晶/枝晶尺寸往往随着激光能量密度的增长而增大，，根基上呈线性关系[55]。。。
另一方面，，只管增材制作技术在解决资料成分宏观偏析方面拥有巨大的优势[58]，，但极快的冷却速度往往引起资料内部部门产生微观偏析[59]。。。由于 Nb 和 Mo 元素极易在胞界富集，，在LPBF?IN 718 合金中，，大量的Laves相在胞界上析出[60]（图 4a），，且 Laves 相的数量、、描摹和尺寸与增材制作工艺参数亲昵有关[61-63]。。。Zhang 等[59]也发现，，在 LBPF?IN 625 合金中，，Nb 和 Mo 元素也偏差于在枝晶间区域富集（图 4b），，在增材制作后的热处置过程中，，这些部门微观偏析导致 LBPF?IN 625 合金中 δ 相的成长速度远远快于铸造合金。。。
2.3 增材制作镍基高温合金的后续热处置工艺
增材制作后续热处置是调控增材制作镍基高温合金力学机能的重要工序，，其影响如图 5 所示[11]。。。通过热处置，，可能解除资料内部热应力和微观偏析，，以及调控微观组织，，从而使增材制作镍基高温合金部件更好地满足服役要求。。。但对于分歧类型的增材制作镍基高温合金，，后续热处置对力学机能的影响存在巨大的差距。。。对沉淀强化型 IN 718 合金而言，，增材制作过程中极高的温度梯度和极快的冷却速度会克制 γ''和 γ'相的析出，，导致增材制作 IN 718 合金的硬度和强度较低[60,64]。。：Ｏ嘁说娜却χ媚艽偈 γ''和 γ'相重新析出，，从而显著地提高了资料的屈服强度，，但引起塑性普遍降落；；；对固溶强化型 IN 625 合金而言，，热处置对室温屈服强度的影响并不显著。。。
2.3.1 增材制作 IN 718 合金的热处置
基于 IN 718 合金的 TTT 图[65]，，增材制作 IN 718合金的后续热处置制度通常蕴含以下 3 种规范[66-67]：：析出时效（precipitation aging，，DA）；；；δ 相时效+析出时效（δ aging + precipitation aging，，SA）；；；高温微观组织均匀化+δ 相时效+析出时效（high-temperature mi-crostructure homogenization + δ aging + precipitationaging，，HSA）。。。具体的热处置工艺规范如表 2 所示。。。
通常来说，，较低温度下的 DA 处置不会影响增材制作合金的打印态晶粒描摹，，仅会促使 γ''相和 γ'相析出，，但低的热处置温度并不能解除打印过程中由于微观偏析而析出的 Laves 相。。。Laves 相是一种有害相，，会侵害资料的力学机能[68]，，通常在>970 ℃的高温前提下能够将其溶化。。。因而，，增材制作 IN 718 合金往往选取高于 970 ℃的温度进行均匀化热处置。。。
选取较低均匀化热处置温度的 SA 制度能够使Laves 相溶化并转化为沿晶界析出的 δ 相。。。δ 相会随固溶处置功夫的耽搁而长大[69]，，过长的热处置功夫会引起 δ 相由<1 μm 的颗粒状转变为长约 10 μm 的长条状（图 6）。。。引起这一景象的重要原因是：：晶界处的Laves 相溶化，，引起 Nb 元素在晶界左近荟萃，，导致 δ相在晶界或晶界左近析出；；；亚稳态 γ''相向 δ 相的转变（650 ℃）。。。
随着固溶温度（HSA）的提高[67]，，增材制作样品的再结晶水平也逐步提高，，使微观组织由各向异性逐步转变为各向同性。。。当固溶温度高于1180 ℃时，，增材制作样品可产生齐全再结晶景象，，并且随着均匀化温度的提高和功夫的耽搁，，Laves 相或碳化物相齐全溶化，，引起 γ''相尺寸增大[69]。。。
由此可见，，增材制作 IN 718 合金固溶热处置制度的选择[69-70]不仅影响 γ''相和 δ 相的析出行为，，也会影响资料的再结晶水平，，对换控合金的微观组织极为重要。。。
Li 等[71]开发了一种增材制作后新型热处置工艺路线（图 7a），，与传统热处置工艺相比，，新型热处置工艺选取更高的固溶处置温度，，但随后仅进行一次低温时效处置。。。这种新的热处置工艺一方面使合金中出现低层错能的退火孪晶和无部门应变的再结晶晶粒（图 7b），，贡献了极好的塑性；；；另一方面使合金基体中析出弥散散布的 10~35 nm 超细近球形 γ''+γ'强化相，，贡献了极好的强度（图 7c）。。。这种梦想的微观组织特点使 LPBF?IN 718 合金在根基不损失强度的前提下，，使其断裂伸长率由 17%大幅提高至 24%（图7d）。。。这一钻研成就批注，，基于增材制作镍基高温合金特殊的微观组织特点，，通过开发新的热处置工艺有可能获得强塑性优良的综合力学机能。。。
2.3.2 增材制作 IN 625 合金的热处置

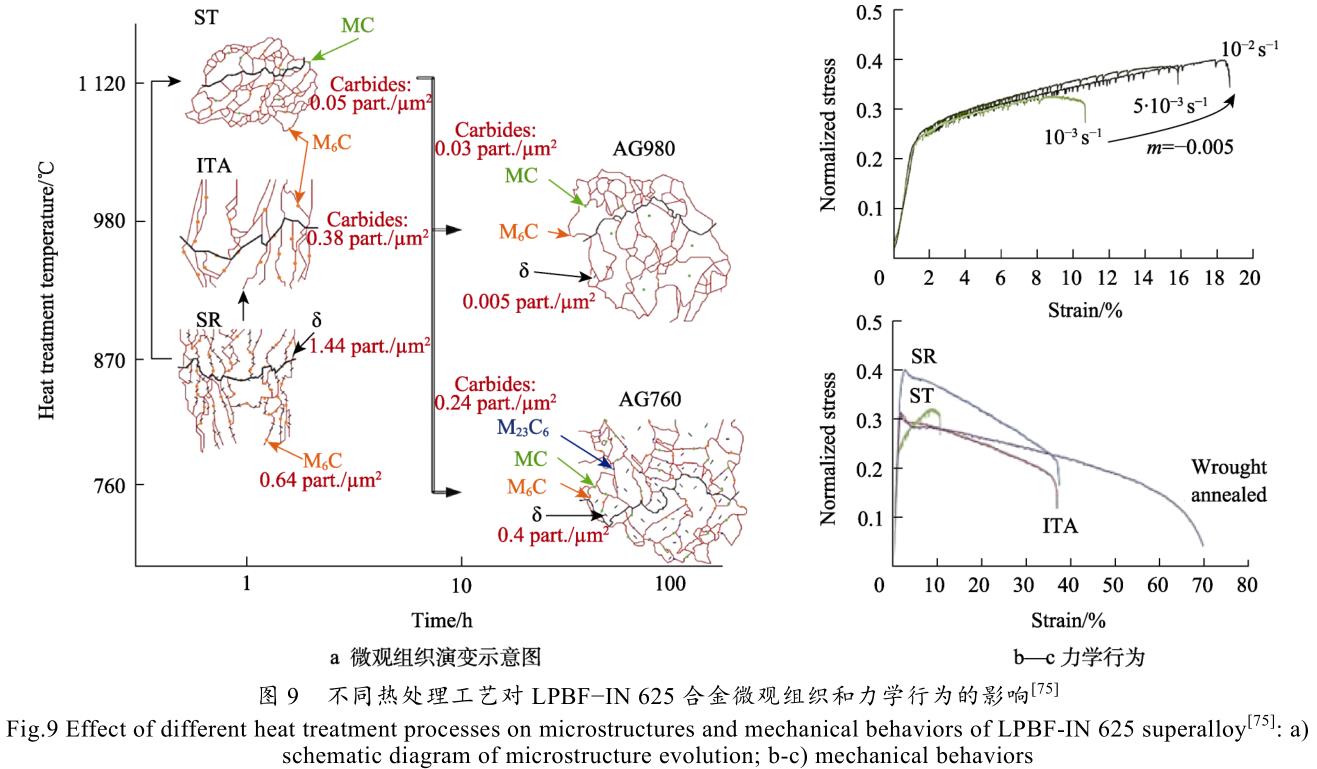

分歧于沉淀硬化型镍基高温合金，，对固溶强化型镍基高温合金而言，，增材制作后续热处置的重要主张是解除内应力和均匀化微观组织。。；；； IN 625 合金的 TTT 图[72-73]，，增材制作 IN 625 合金的后续热处置通常蕴含 3 种常用工艺规范[73-74]：：去应力退火（Stress-relief Annealing ，， SR ）；；； 中 温 退 火 （ Intermediate-temperature Annealing, ITA）；；；高温固溶处置（High-temperature Solution Treatment，，ST）。。。通常来说，，SR（650~870 ℃）能够解除资料内部残存内应力，，预防试样变形，，但不会扭转打印态样品的柱晶结构特点。。。
然而，，由于 Nb 和 Mo 元素的部门微观偏析[59,73]，，会引起 LPBF?IN 625 合金的 TTT图显著地向左移动[73]，，即 δ 相析出的动力学显著加快（图 8），，使 LPBF?IN625 合金中 δ 相的成长速度远快于铸造合金[59]。。。ITA（930~1 040 ℃）处置能够溶化大无数的 δ 相，，形成再结晶晶粒。。。再结晶景象的产生降低了资料力学机能的各向异性。。。ST（1 040~1 200 ℃）处置的高温能够溶化增材制作过程中析出的 MC 碳化物和 δ 相，，从而方便通过后续的时效处置节制 δ 相（760 ℃）或碳化物的再析出（980 ℃）。。。 Inaekyan 等[75]具体总结了 LPBF?IN 625 合金在各类热处置工艺前提下形成的微观组织演化示意图（图 9a）。。。正是由于这些微观结构的分歧，，引起 ST的 LPBF?IN 625 合金在高温下产活泼态应变时效，，使其拉伸断裂伸长率显著降落（图 9b、、c）。。。
2.3.3 增材制作镍基高温合金的热等静压处置
热等静压（Hot Isostatic Pressing，，HIP）技术[76]以惰性气体为载体，，在高和善高压的协同作用下，，通过提高资料的塑性变形和原子扩散能力，，在闭合裂纹/孔隙/未熔合等缺点的同时能够使合金成分均匀、、微观组织不变。。。HIP 被越来越多地利用于镍基高温合金增材制作后处置过程[60, 77-87]钻研，，并获得了优良的进展。。。
在提升增材制作镍基高温合金致密度方面，，HIP处置比传统热处置出现出更大的优势[77, 84-85]：：去应力热处置使样品整体孔隙体积比降低，，但会导致样品理论较大孔的数量增长[84],而 HIP 处置能够同时使内部和理论缺点显著削减，，使增材制作资料的相对密度由99.50%提高到 99.90%[78]。。。在改善增材制作镍基高温合金微观组织方面，，HIP 处置也阐发出积极的影响。。。Xu 等[60]对比钻研了 HIP（1 150 ℃，，4 h，，1 500 bar）、、HT（970 ℃，，1 h，，而后 718 ℃，，8 h + 621 ℃，，8 h）、、HIP + HT 3 种后处置工艺对 LPBF?IN 718 合金微观组织变动的影响法规，，发现 HIP 处置推进 Laves 相全数溶化的同时克制了 γ''相的长大（图 10a、、b）。。。Rezaei等[78]的钻研了局也批注，，HIP 处置睬促使一种 γ''/γ'/γ'' 共析出相形成（图 10c），，有利于提高增材制作镍基高温合金的强度；；；同时，，经 HIP+HT 处置后样品室温前提下的各向异性水平由 11.6%降低至 3.5%。。。
总而言之，，HIP 作为一种热力耦合的后续热处置技术，，在解除/削减打印缺点、、调控微观组织方面展示出了巨大的潜力，，但 HIP 在调控微观组织方面的机理还不是极度清澈，，必要进一步的深刻钻研。。。
3、、增材制作镍基高温合金在航天构件领域的典型利用
3.1 典型构件案例
增材制作拥有超出传统铸造、、铸造制备工艺的成形制作能力，，极度适合制备内含复杂内流道、、多孔点阵结构等极难加工的结构构件，，如火箭推动器耐高温部件、、助推器等，，对将来空间索求至关重要，，因而受到全世界的关注[4,32-43]。。。
火箭发起机喷嘴头是助推器的主题构件之一，，在传统设计中，，该构件由 248 个零部件装配而成，，ArianeGroup 利用增材制作技术将原来的 248 个组件归并成一个构件（图 11a），，克服了传统加工工艺（铸造、、焊接及钻孔等众多复杂工艺步骤）耗时和在极端负荷环境中存在风险的弊端，，真正实现了喷嘴头一体化设计[38]。。。DMRL 钻研人员使用增材制作技术制备了升级版燃料喷射器（图 11b）。。。该构件选取 66.4°横截面设计，，升级了零件的流道，，移除了低应力区域资料，，在零件底部引入了超轻网格结构增材制作构件，， 其抗压、、抗拉及硬度的测试了局优于传统制作的 IN718 构件，，展示出增材制作技术在导弹终端的利用潜力[39]。。。MSFC 利用 DLMD 技术成功制备了 IN 625 合金的整体推力室（图 11c），，该推力室内部形成了齐全的通道结构，，可用于腔室的通道冷却喷嘴部门。。。在主测试阶段，，喷嘴的壁温超过 732 ℃，，证明 DLMD 技术制备整体推力室的可行性[40]。。；；；蝗绕魇呛教焐璞赋ばР槐湓诵械墓丶考，，AddUp、、Sogeclair 和 Temisth合作，，通过增材制作技术成功制备出薄壁（<0.5 mm）没有泄漏且存在大量薄鳍片（0.15 mm）的 IN 718 合金换热器（图 11d）。。。该换热器可确保对热量的要求，，能获得与增材制作铝制外壳类似的质量和机能，，美满地体现了增材制作技术在制备复杂、、精密部件领域的技术优势[41]。。。EOS 与 Hyperganic 合作，，通过推算机算法和人为智能创建了一件结构极其复杂的 Aerospike火箭发起机模型。。。EOS 选取增材制作技术将其成功制备出来，，该发起机高达 80 cm（图 11e），，其长度只有通例钟型火箭发起机的 1/4，，质量只有航天飞机主发起机的 2/3，，与喇叭形喷嘴相比，，这种怪异结构使发起机效能提高了 15%。。。增材制作技术自由制作的特点为该新型火箭发起机的研制掀起了新的热潮，，是火箭推动领域的巨猛进取[42]。。。
3.2 增材制作技术的利用
上述案例均极好地展示了增材制作技术作为一体化成形步骤的巨大优势。。。然而，，在制备构件过程中，，除思考资料可用性、、制备质量、、成本外，，还需思考出产工艺可能构建的构件尺寸及特点分辨率。。。凭据粉末输送方式的分歧，，商用金属增材制作设备可分为 2 类[13]：：基于铺粉的 LPBF 技术和基于同步送粉/丝的 DLMD技术。。。前者成形精度高但零件加工尺寸受限；；；后者则不受尺寸限度但成形精度略低，，后期必要进行加工以满足使用需要。。。Kerstens 等[7]凭据欧洲和美国增材制作机械供给商的制作体积，，总结了 3 种常用增材制作机械的尺寸限度及特点尺寸领域，，见图 12。。。据此，，可凭据所出产构件的尺寸和精度要求选择相宜的增材制作技术。。。
4、、 结论
镍基高温合金是航天工业中不成或缺的资料，，随着金属增材制作理论钻研的深刻，，增材制作技术将进一步扩大和加快镍基高温合金在航天领域的利用。。。然而，，增材制作技术涉及极为复杂的冶金、、物理、、化学、、热耦合等过程，，只管在航天器构件制备方面有好多成功的案例，，且针对镍基高温合金的增材制作也进行了大量的钻研，，但“资料–增材制作工艺–后续热处置–组织–机能”之间的匹配关系仍不是极度清澈。。。在今后的钻研中，，以下几个方面仍值得进一步关注。。。
1）镍基高温合金成分极度复杂，，且对增材制作工艺参数极为敏感，，厘清关键合金元素与增材制作缺点的关联关系对制备零缺点资料至关重要。。。
2）微观偏析是增材制作镍基高温合金中普遍存在的景象，，往往给资料的微观组织和力学机能带来不利的影响。。。通过优化合金成分和增材制作工艺参数来减轻或解除微观偏析景象是一个重要的关注点。。。
3）增材制作镍基高温合金资料怪异的微观组织给增材制作后续热处置工艺选择带来肯定的挑战性：：用于铸造或铸造镍基高温合金的通例热处置工艺将不再是最优的工艺规范。。。？⑿碌娜却χ霉ひ眨，通过对微观组织的调控，，获得高强韧增材制作镍基高温合金是一个艰巨的工作。。。同时，，拥有热–机械协同效应的热等静压技术单独或与其他热处置工艺相结合，，在解除冶金缺点和调控微观组织方面均拥有积极的成效，，有望成为提高增材制作构件机能的极度有远景的选择。。。
4）室和善高温强度、、委顿、、蠕变、、侵蚀及抗氧化机能均是镍基高温合金服役的重要指标。。。目前的钻研大多集中在室和善高温强度方面，，应进一步加强对增材制作镍基高温合金其他机能的评价。。。
5）镍基高温合金增材制作构件的研制是一个复杂的系统工程，，涉及资料、、粉体制备、、增材制作技术、、构件设计、、制作尺度等，，需进行全面系统的钻研，，以满足将来航天领域急剧发展的挑战。。。
参考文件：：
[1]潘坚, 王家胜. 航天专用资料发展趋向[J]. 中国航天,2002(9): 41-45.
PAN Jian, WANG Jia-sheng. Development Trend of Aerospace Special Materials[J]. Aerospace China,2002(9): 41-45.
[2]邱惠中, 吴志红. 国外航天资料的新进展[J]. 宇航资料工艺, 1997, 27(4): 5-13.
QIU Hui-zhong, WU Zhi-hong. Development of Aero-space Materials Abroad[J]. Aerospace Materials ＆Technology, 1997, 27(4): 5-13.
[3]王娜, 李海庆, 徐方涛, 等. 双组元液体火箭发起机推力室资料钻研进展[J]. 宇航资料工艺, 2019, 49(3): 1-8.
WANG Na, LI Hai-qing, XU Fang-tao, et al. Recent Development of Advanced Materials for Liquid Rocket Thruster Chambers[J]. Aerospace Materials ＆ Tech- nology, 2019, 49(3): 1-8.
[4]张武昆, 谭永华, 高玉闪, 等. 液体火箭发起机增材制作技术钻研进展[J]. 推动技术, 2022, 43(5): 29-44.
ZHANG Wu-kun, TAN Yong-hua, GAO Yu-shan, et al.Research Progress of Additive Manufacturing Technol-ogy in Liquid Rocket Engine[J]. Journal of Propulsion Technology, 2022, 43(5): 29-44.
[5]章本立. 国外液体火箭发起机涡轮高温资料的近况和发展[J]. 国外导弹技术, 1983(2): 36-50.
ZHANG Ben-li. Present Situation and Development of High Temperature Materials for Liquid Rocket Engine Turbine Abroad[J]. Missiles and Space Vehicles, 1983 (2): 36-50.
[6]韩鸿硕. 国外航天器防热系统和资料的利用钻研近况[J]. 宇航资料工艺, 1994, 24(6): 1-4, 12.
HAN Hong-shuo. Application and Research Status of Spacecraft Thermal Protection Systems and Materials Abroad[J]. Aerospace Materials ＆ Technology, 1994, 24(6): 1-4, 12.
[7]KERSTENS F. End to End Process Evaluation for Addi-tively Manufactured Liquid Rocket Engine Thrust Chambers[J]. Acta Astronautica, 2021, 182: 454-465.
[8]HERZOG D, SEYDA V, WYCISK E, et al. Additive Manufacturing of Metals[J]. Acta Materialia, 2016, 117:371-392.
[9]PANWISAWAS C, TANG Y T, REED R C. Metal 3D Printing as a Disruptive Technology for Superalloys[J].Nature Communications, 2020, 11(1): 2327.
[10] ORME M E, GSCHWEITL M, FERRARI M, et al. Ad-ditive Manufacturing of Lightweight, Optimized, Metal-lic Components Suitable for Space Flight[J]. Journal of Spacecraft and Rockets, 2017, 54(5): 1050-1059.
[11] TAN Chao-lin, WENG Fei, SUI Shang, et al. Progress and Perspectives in Laser Additive Manufacturing of Key Aeroengine Materials[J]. International Journal of Machine Tools and Manufacture, 2021, 170: 103804.
[12] SNYDER J C, THOLE K A. Effect of Additive Manu-facturing Process Parameters on Turbine Cooling[J].Journal of Turbomachinery, 2020, 142(5): 051007.
[13] BLAKEY-MILNER B, GRADL P, SNEDDEN G, et al.Metal Additive Manufacturing in Aerospace: A Re-view[J]. Materials & Design, 2021, 209: 110008.
[14] 辛艳喜, 蔡高参, 胡彪, 等. 3D 打印重要成形工艺及其利用进展[J]. 精密成形工程, 2021, 13(6): 156-164.
XIN Yan-xi, CAI Gao-shen, HU Biao, et al. Recent De-velopment of Main Process Types of 3D Printing Tech-nology and Application[J]. Journal of Netshape Forming Engineering, 2021, 13(6): 156-164.
[15] 汤海波, 吴宇, 张述泉, 等. 高机能大型金属构件激光增材制作技术钻研近况与发展趋向[J]. 精密成形工程, 2019, 11(4): 58-63.
TANG Hai-bo, WU Yu, ZHANG Shu-quan, et al. Re-search Status and Development Trend of High Per-formance Large Metallic Components by Laser Additive Manufacturing Technique[J]. Journal of NetshapeForming Engineering, 2019, 11(4): 58-63.
[16] 《中国航空资料手册》编纂委员会. 中国航空资料手册[M]. 第 2 版. 北京：：中国尺度出版社, 2002.
China Aviation Materials Manual Editorial Committee.China Aeronautical Materials Handbook [M]. 2nd edi-tion. Beijing: Standards Press of China, 2002.
[17] 张军, 介子奇, 黄太文, 等. 镍基铸造高温合金等轴晶凝固成形技术的钻研和进展[J]. 金属学报, 2019,55(9): 1145-1159.
ZHANG Jun, JIE Zi-qi, HUANG Tai-wen, et al. Re-search and Development of Equiaxed Grain Solidifica-tion and Forming Technology for Nickel-Based Cast Superalloys[J]. Acta Metallurgica Sinica, 2019, 55(9):1145-1159.
[18] 郭建亭. 变形高温合金和等轴晶铸造高温合金资料与应 用 基 础 理 论 研 究 [J]. 金 属 学 报 , 2010, 46(11):1303-1321.
GUO Jian-ting. Review on Whrought Superalloy andEqui-Axed Crystal Cast Superalloy Materials and Their Application Basic Theories[J]. Acta Metallurgica Sinica, 2010, 46(11): 1303-1321.
[19] 黄朝晖, 谭永宁, 贾新云, 等. 第二代定向凝固柱晶高温合金 DZ406（DZ6）[C]//动力与能源用高温结构资料——第十一届中国高温合金年会论文集. 北京,2007: 394-398.
HUANG Zhao-hui, TAN Yong-ning, JIA Xin-yun, et al.The Second Generation Directionally Solidified Super-alloy DZ406 (DZ6)[C]// High-Temperature Structural Materials for Power and Energy: Proceedings of the 11th Annual Chinese Superalloy Conference. Beijing,2007: 394-398.
[20] 王博. 第三代镍基单晶高温合金成分设计及组织不变性钻研[D]. 西安: 西北工业大学, 2018.
WANG Bo. Alloy Design and Microstructure Stability ofThird Generation Ni-Based Single Crystal Superalloys[D].Xi'an: Northwestern Polytechnical University, 2018.
[21] 孙宝德, 王俊, 疏达, 等. 航空发起机高温合金大型铸件精密成型技术[M]. 上海: 上海交通大学出版社, 2016.
SUN Bao-de, WANG Jun, SHU Da. Precision Forming Technology of Large Superalloy Castings for Aircraft Engine[M]. Shanghai: Shanghai Jiao Tong University Press, 2016.
[22] 干梦迪, 种晓宇, 冯晶. 航空航天高温结构资料钻研现 状 及 展 望[J]. 昆 明 理 工 大 学 学 报(自 然 科 学 版),2021, 46(6): 24-36.
GAN Meng-di, CHONG Xiao-yu, FENG Jing. Research Status and Prospects of Aerospace High-Temperature Structural Materials[J]. Journal of Kunming University of Science and Technology (Natural Sciences), 2021,46(6): 24-36.
[23] 齐欢. INCONEL 718(GH4169)高温合金的发展与工艺[J]. 资料工程, 2012, 40(8): 92-100.
QI Huan. Review of INCONEL 718 Alloy: Its History,Properties, Processing and Developing Substitutes[J].Journal of Materials Engineering, 2012, 40(8): 92-100.
[24] 张鹏, 杨凯, 朱强, 等. 微量元素对镍基高温合金微观组织与力学机能的影响[J]. 精密成形工程, 2018,10(2): 1-6.
ZHANG Peng, YANG Kai, ZHU Qiang, et al. Effect of Microelement on Microstructure and Mechanical Prop-erty of Nickel-Base Superalloy[J]. Journal of Netshape Forming Engineering, 2018, 10(2): 1-6.
[25] 张龙飞, 江亮, 周科朝, 等. 航空发起机用单晶高温合金成分设计钻研进展[J]. 中国有色金属学报, 2022,32(3): 630-644.
ZHANG Long-fei, JIANG Liang, ZHOU Ke-chao, et al.Research Progress of Compositional Design in Nickel-Based Single Crystal Superalloys for Aero-Engine Ap- plications[J]. The Chinese Journal of Nonferrous Metals,2022, 32(3): 630-644.
[26] 黄进峰, 余红燕, 李永兵, 等. 富氧空气下高温合金氧化特点及机理[J]. 钢铁钻研学报, 2009, 21(3): 51-54.
HUANG Jin-feng, YU Hong-yan, LI Yong-bing, et al.Oxidation Characteristic and Mechanism of Superalloysin Oxygen-Enriched Atmosphere[J]. Journal of Iron and Steel Research, 2009, 21(3): 51-54.
[27] 张冬云, 高阳, 曹明, 等. SLM 成形 Inconel 718 合金的组织机能调控钻研[J]. 上：：教(中英文), 2020,37(3): 82-88.
ZHANG Dong-yun, GAO Yang, CAO Ming, et al. Studyon Regulation of Microstructure and Mechanical Prop-erties of SLM-Processed Inconel 718 Alloy[J]. AerospaceShanghai (Chinese ＆ English), 2020, 37(3): 82-88.
[28] 滕庆, 李帅, 薛鹏举, 等. 激光选区溶解 Inconel 718合 金 高 温 腐 蚀 性 能 [J]. 中 国 有 色 金 属 学 报 , 2019,29(7): 1417-1426.
TENG Qing, LI Shuai, XUE Peng-ju, et al. High-Tem-perature Corrosion Resistance of Inconel 718 Fabricated by Selective Laser Melting[J]. The Chinese Journal of Nonferrous Metals, 2019, 29(7): 1417-1426.
[29] 刘俊, 邱鑫, 段德莉. 新型加热器在运载火箭绿色单元发起机上的利用[J]. 上：：教, 2020, 37(1): 113-118,124.
LIU Jun, QIU Xin, DUAN De-li. Application of New Type Heaters in the Green Monopropellant Thruster of Launch Vehicle[J]. Aerospace Shanghai (Chinese ＆ English), 2020, 37(1): 113-118, 124.
[30] 邢春鹏. 金属蜂窝夹芯结构机能钻研与多层隔热结构优化设计[D]. 哈尔滨: 哈尔滨工业大学, 2008.
XING Chun-peng. Research on Properties of Metallic Honeycomb Structure and Optimization of Multilayer Insulations[D]. Harbin: Harbin Institute of Technology, 2008.
[31] DORSEY J, POTEET C, CHEN R, et al. Metallic ther-mal protection system technology development - Con-cepts, requirements and assessment overview[C]//40thAIAA Aerospace Sciences Meeting & Exhibit. Reno,NV. Reston, Virginia: AIAA, 2002: 502.
[32] 孙晓峰, 宋巍, 梁静静, 等. 激光增材制作高温合金资料与工艺钻研进展[J]. 金属学报, 2021, 57(11):1471-1483.
SUN Xiao-feng, SONG Wei, LIANG Jing-jing, et al.Research and Development in Materials and Processes of Superalloy Fabricated by Laser Additive Manufacturing[J].Acta Metallurgica Sinica, 2021, 57(11): 1471-1483.
[33] 张红梅, 顾冬冬. 激光增材制作镍基高温合金构件形性调控及在航空航天中的利用[J]. 电加工与模具,2020(6): 1-10.
ZHANG Hong-mei, GU Dong-dong. Laser Additive Manufacturing of Nickel-Based Superalloys and Its Structure-Performance Control and Aerospace Applica- tions[J]. Electromachining ＆ Mould, 2020(6): 1-10.
[34] GRADL P R, PROTZ C S, WAMMEN T. Additive Manufacturing and Hot-Fire Testing of Liquid Rocket Channel Wall Nozzles Using Blown Powder Directed Energy Deposition Inconel 625 and JBK-75 Al-loys[C]//AIAA Propulsion and Energy 2019 Forum. In-dianapolis, IN. Reston, Virginia: AIAA, 2019.
[35] OERLIKON. Case Study LENA Space Rocket Nozzle [EB/OL]. https://www.oerlikon.com /ecomaXL/files/en/ oerlikon_Oerlikon_Aerospace_Case_study_LENA_Ro- cket_Nozzle_EN.PDF&download=0.
[36] DONATH S. Case Study: Additive Manufacturing, 3D Printing A Rocket Engine[EB/OL]. https://www.etmm-online.com/3d-printing-a-rocket-engine-a-886960/.
[37] MOLITCH-HOU M. GKN Launches into Aerospace 3D Printing[EB/OL]. https://www. engineering.com/story/gkn-launches-into-aerospace-3d-printing.
[38] EOS. All-in-one Design122 Injection Nozzles and Fur-ther Parts as One Integrated Component[EB/OL]. https://www.eos.info/en/all-3d-printing-applications/aerospace-additive-manufacturering-for-ariane-injection-nozzles.
[39] KUMAR S R, SRINIVAS V, REDDY G J, et al. 3DPrinting of Fuel Injector in IN718 Alloy for Missile Ap-plications[J]. Transactions of the Indian National Academy of Engineering, 2021, 6(4): 1099-1109.
[40] GRADL P R, BRANDSMEIER W, GREENE S E.Channel Wall Nozzle Manufacturing and Hot-Fire Test-ing Using A Laser Wire Direct Closeout Technique for Liquid Rocket Engines[C]// 54th AIAA/SAE/ASEEJoint Propulsion Conference, 2018.
[41] 3DScienceValley. Heat Exchanger With Additive Manu-facturing[EB/OL]. http://en.51shap e.com/?p=1751.
[42] CHRONIC AM. EOS and Hyperganic Team Up to Ele-vate The Design and Performance of Space Propulsion Components[EB/OL]. https://www.amchronicle.com/news/eos-and-hyperganic-team-up-to-elevate-the-design-and-performance-of-space-propulsion-components/.
[43] 闵捷, 温东旭, 岳天宇, 等. 增材制作技术在高温合金 零 部 件 成 形 中 的 应 用 [J]. 精 密 成 形 工 程 , 2021,13(1): 44-50.
MIN Jie, WEN Dong-xu, YUE Tian-yu, et al. Applica-tion of Additive Manufacturing Technology in Forming of Superalloy Component[J]. Journal of Netshape Forming Engineering, 2021, 13(1): 44-50.
[44] 吴楷, 张敬霖, 吴滨, 等. 激光增材制作镍基高温合金钻研进展[J]. 钢铁钻研学报, 2017, 29(12): 953-959.
WU Kai, ZHANG Jing-lin, WU Bin, et al. Research and Development of Ni-Based Superalloy Fabricated by Laser Additive Manufacturing Technology[J]. Journal of Iron and Steel Research, 2017, 29(12): 953-959.
[45] SANCHEZ S, SMITH P, XU Z K, et al. Powder Bed Fusion of Nickel-Based Superalloys: A Review[J]. In-ternational Journal of Machine Tools and Manufacture, 2021, 165: 103729.
[46] Special Metals Corporation: INCONEL@ Alloy 718,2007[EB/OL]. https://www. specialmetals.com/docu-ments/technical-bulletins/inconel/inconel-alloy-718.pdf.
[47] Special Metals Corporation: INCONEL@ Alloy 625,2013[EB/OL]. https://www. specialmetals.com/docu-ments/technical-bulletins/inconel/inconel-alloy-625.pdf.
[48] ZHONG Chong-liang. Study of Nickel-Based Super-Alloys Inconel 718 and Inconel 625 in High-Deposition-Rate Laser Metal Deposition[J]. Optics & Laser Tech- nology, 2019, 109: 352-360.
[49] WANG H. Selective Laser Melting of the Hard-to-Weld IN738LC Superalloy: Efforts to Mitigate Defects and the Resultant Microstructural and Mechanical Proper-ties[J]. Journal of Alloys and Compounds, 2019, 807:151662.
[50] LIU Zhi-yuan, ZHAO Dan-dan, WANG Pei. Additive Manufacturing of Metals: Microstructure Evolution and Multistage Control[J]. Journal of Materials Science & Technology, 2022, 100: 224-236.
[51] MORADI M. Direct Laser Metal Deposition Additive Manufacturing of Inconel 718 Superalloy: Statistical Modelling and Optimization by Design of Experiments[J].Optics & Laser Technology, 2021, 144: 107380.
[52] DINDA G P, DASGUPTA A K, MAZUMDER J. Laser Aided Direct Metal Deposition of Inconel 625 Superal-loy: Microstructural Evolution and Thermal Stability[J]. Materials Science and Engineering: A, 2009, 509(1/2):98-104.
[53] BENOIT M J, MAZUR M, EASTON M A, et al. Effectof Alloy Composition and Laser Powder Bed Fusion Parameters on the Defect Formation and Mechanical Properties of Inconel 625[J]. The International Journal of Advanced Manufacturing Technology, 2021, 114(3):915-927.
[54] 刘 化 强 , 刘 江 伟 , 国 凯 , 等 . 激 光 定 向 能 量 沉 积Inconel 718 特点与工艺参数优化[J]. 利用激光, 2021,41(1): 13-21.
LIU Hua-qiang, LIU Jiang-wei, GUO Kai, et al. Char-acteristics and Process Parameters Optimization of In-conel 718 Fabricated via Laser Directed Energy Deposi- tion[J]. Applied Laser, 2021, 41(1): 13-21.
[55] 杨浩, 李尧, 郝建民. 激光增材制作 Inconel 718 高温合金的钻研进展[J]. 资料导报, 2022, 36(6): 129-138.
YANG Hao, LI Yao, HAO Jian-min. Research Progress of Laser Additively Manufactured Inconel 718 Superal-loy[J]. Materials Reports, 2022, 36(6): 129-138.
[56] KURZ W, FISHER D J. Fundamentals of Solidifica-tion[M]. Switzerland: Trans Tech Publications, 1998.
[57] LI Shuai, WEI Qing-song, SHI Yu-sheng, et al. Micro-structure Characteristics of Inconel 625 Superalloy Manufactured by Selective Laser Melting[J]. Journal of Materials Science & Technology, 2015, 31(9): 946-952.
[58] RAMSPERGER M, M?JICA RONCERY L, LOPEZ-GALILEA I, et al. Solution Heat Treatment of the Single Crystal Nickel-Base Superalloy CMSX-4 Fabricated by Selective Electron Beam Melting[J]. Advanced Engi-neering Materials, 2015, 17(10): 1486-1493.
[59] ZHANG Fan, LEVINE L E, ALLEN A J, et al. Effect of Heat Treatment on the Microstructural Evolution of a Nickel-Based Superalloy Additive-Manufactured by Laser Powder Bed Fusion[J]. Acta Materialia, 2018, 152:200-214.
[60] XU J H, MA T R, PENG R L, et al. Effect of Post-Processes on the Microstructure and Mechanical Properties of Laser Powder Bed Fused IN718 Superal-loy[J]. Additive Manufacturing, 2021, 48: 102416.
[61] XIAO H, LI S M, XIAO W J, et al. Effects of LaserModes on Nb Segregation and Laves Phase Formation during Laser Additive Manufacturing of Nickel-Based Superalloy[J]. Materials Letters, 2017, 188: 260-262.
[62] XIAO Hui, LI Si-meng, HAN Xu, et al. Laves Phase Control of Inconel 718 Alloy Using Quasi-Continuous-Wave Laser Additive Manufacturing[J]. Materials & Design, 2017, 122: 330-339.
[63] YANG Hui-hui, MENG Liang, LUO Shun-cun, et al.Microstructural Evolution and Mechanical Perform-ances of Selective Laser Melting Inconel 718 from Low to High Laser Power[J]. Journal of Alloys and Com-pounds, 2020, 828: 154473.
[64] ZHANG Yao-cheng, YANG Li, LU Wang-zhang, et al.Microstructure and Elevated Temperature Mechanical Properties of IN718 Alloy Fabricated by Laser Metal Deposition[J]. Materials Science and Engineering: A,2020, 771: 138580.
[65] BROOKS J W, BRIDGES P J. Metallurgical Stability of Inconel Alloy 718[C]//Superalloys 1988 (Sixth Interna-tional Symposium). TMS, 1988: 33-42.
[66] QI H, AZER M, RITTER A. Studies of Standard Heat Treatment Effects on Microstructure and Mechanical Properties of Laser Net Shape Manufactured INCONEL 718[J]. Metallurgical and Materials Transactions A,2009, 40(10): 2410-2422.
[67] HUANG Liang, CAO Yan, ZHANG Jia-hao, et al. Effect of Heat Treatment on the Microstructure Evolution and Mechanical Behaviour of a Selective Laser Melted In-conel 718 Alloy[J]. Journal of Alloys and Compounds,2021, 865: 158613.
[68] ZHANG Yao-cheng, LI Zhu-guo, NIE Pu-lin, et al. Ef-fect of Heat Treatment on Niobium Segregation of La-ser-Cladded IN718 Alloy Coating[J]. Metallurgical andMaterials Transactions A, 2013, 44(2): 708-716.
[69] TUCHO W M, HANSEN V. Characterization of SLM-Fabricated Inconel 718 after Solid Solution and Precipitation Hardening Heat Treatments[J]. Journal of Materials Science, 2019, 54(1): 823-839.
[70] 张杰, 张群莉, 陈智君, 等. 固溶温度对激光增材制作 Inconel 718 合金组织和机能的影响[J]. 理论技术,2019, 48(2): 47-53.
ZHANG Jie, ZHANG Qun-li, CHEN Zhi-jun, et al. Ef-fects of Solution Temperature on Microstructure and Properties of Inconel 718 Alloy Fabricatedvia Laser Additive Manufacturing[J]. Surface Technology, 2019,48(2): 47-53.
[71] LI X, SHI J J, CAO G H,et al. Improved Plasticity of Inconel 718 Superalloy Fabricated by Selective Laser Melting through a Novel Heat Treatment Process[J]. Materials & Design, 2019, 180: 107915.
[72] STEPHEN F, FUCHS G E, YANG W J. The Metallurgy of Alloy 625[J]. 1994.
[73] FLOREEN S, FUCHS G E, YANG W J. The Metallurgy of Alloy 625[J]. Superalloys, 1994, 718(625): 13-37.
[74] LINDWALL G, CAMPBELL C E, LASS E A, et al. Simulation of TTT Curves for Additively Manufactured Inconel 625[J]. Metallurgical and Materials Transac- tions A, 2019, 50(1): 457-467.
[75] KREITCBERG A, BRAILOVSKI V, TURENNE S.Elevated Temperature Mechanical Behavior of IN625 Alloy Processed by Laser Powder-Bed Fusion[J]. Mate- rials Science and Engineering: A, 2017, 700: 540-553.
[76] INAEKYAN K, KREITCBERG A, TURENNE S, et al.Microstructure and Mechanical Properties of Laser Powder Bed-Fused IN625 Alloy[J]. Materials Science and Engineering: A, 2019, 768: 138481.
[77] 刘文彬, 莫仕栋, 谢月光, 等. 热等静压解除金属增材制作构件孔隙的钻研进展[J]. 资料钻研与利用,2021, 15(3): 287-296.
LIU Wen-bin, MO Shi-dong, XIE Yue-guang, et al. Re-search Progress of Hot Isostatic Pressing to Eliminate the Pores in Metal Parts Prepared by Additive Manu- facturing[J]. Materials Research and Application, 2021,15(3): 287-296.
[78] TILLMANN W, SCHAAK C, NELLESEN J, et al. Hot Isostatic Pressing of IN718 Components Manufactured by Selective Laser Melting[J]. Additive Manufacturing, 2017, 13: 93-102.
[79] REZAEI A, KERMANPUR A, REZAEIAN A, et al.Contribution of Hot Isostatic Pressing on Densification,Microstructure Evolution, and Mechanical Anisotropy of Additively Manufactured IN718 Ni-Based Superal-loy[J]. Materials Science and Engineering: A, 2021, 823:141721.
[80] 罗浩, 李小强, 潘存良, 等. 热等静压处置对选区激光溶解成形 Inconel 718 合金各向组织及力学机能的影响[J]. 理论技术, 2022, 51(3): 333-341.
LUO Hao, LI Xiao-qiang, PAN Cun-liang, et al. Effects of Hot Isostatic Pressing on Microstructure and Me-chanical Properties of Selective Laser Melted Inconel 718 Alloy in Different Directions[J]. Surface Technol-ogy, 2022, 51(3): 333-341.
[81] GOEL S, SITTIHO A, CHARIT I, et al. Effect of Post-Treatments under Hot Isostatic Pressure on Micro-structural Characteristics of EBM-Built Alloy 718[J]. Additive Manufacturing, 2019, 28: 727-737.
[82] BASSINI E, SIVO A, MARTELLI P A, et al. Effects ofthe Solution and First Aging Treatment Applied to As-Built and Post-HIP CM247 Produced via Laser Powder Bed Fusion (LPBF)[J]. Journal of Alloys andCompounds, 2022, 905: 164213.
[83] POULIN J R, KREITCBERG A, BRAILOVSKI V. Ef-fect of Hot Isostatic Pressing of Laser Powder Bed Fused Inconel 625 with Purposely Induced Defects on the Residual Porosity and Fatigue Crack PropagationBehavior[J]. Additive Manufacturing, 2021, 47: 102324.
[84] KALETSCH A, QIN S, HERZOG S, et al. Influence of High Initial Porosity Introduced by Laser Powder Bed Fusion on the Fatigue Strength of Inconel 718 after Post-Processing with Hot Isostatic Pressing[J]. Additive Manufacturing, 2021, 47: 102331.
[85] BABAMIRI B B, INDECK J, GEMENEGHI G, et al.Quantification of Porosity and Microstructure and Their Effect on Quasi-Static and Dynamic Behavior of Addi- tively Manufactured Inconel 718[J]. Additive Manufac-turing, 2020, 34: 101380.
[86] SHAJI KARAPUZHA A, FRASET D, ZHU Y M, et al.Effect of Solution Heat Treatment and Hot Isostatic Pressing on the Microstructure and Mechanical Proper- ties of Hastelloy X Manufactured by Electron Beam Powder Bed Fusion[J]. Journal of Materials Science &Technology, 2022, 98: 99-117.
[87] SHAO Shuai, MAHTABI M J, SHAMSAEI N, et al.Solubility of Argon in Laser Additive Manufactured Α-Titanium under Hot Isostatic Pressing Condition[J]. Computational Materials Science, 2017, 131: 209-219.
[88] DU PLESSIS A, MACDONALD E. Hot Isostatic Pressing in Metal Additive Manufacturing: X-Ray Tomography Reveals Details of Pore Closure[J].Additive Manufacturing, 2020, 34: 101191.
有关链接
- 2023-04-12 镍棒镍管等镍基高温合金难加工的有关成分
- 2023-01-05 激光增材制作TC11钛合金锻件的耐蚀性钻研
